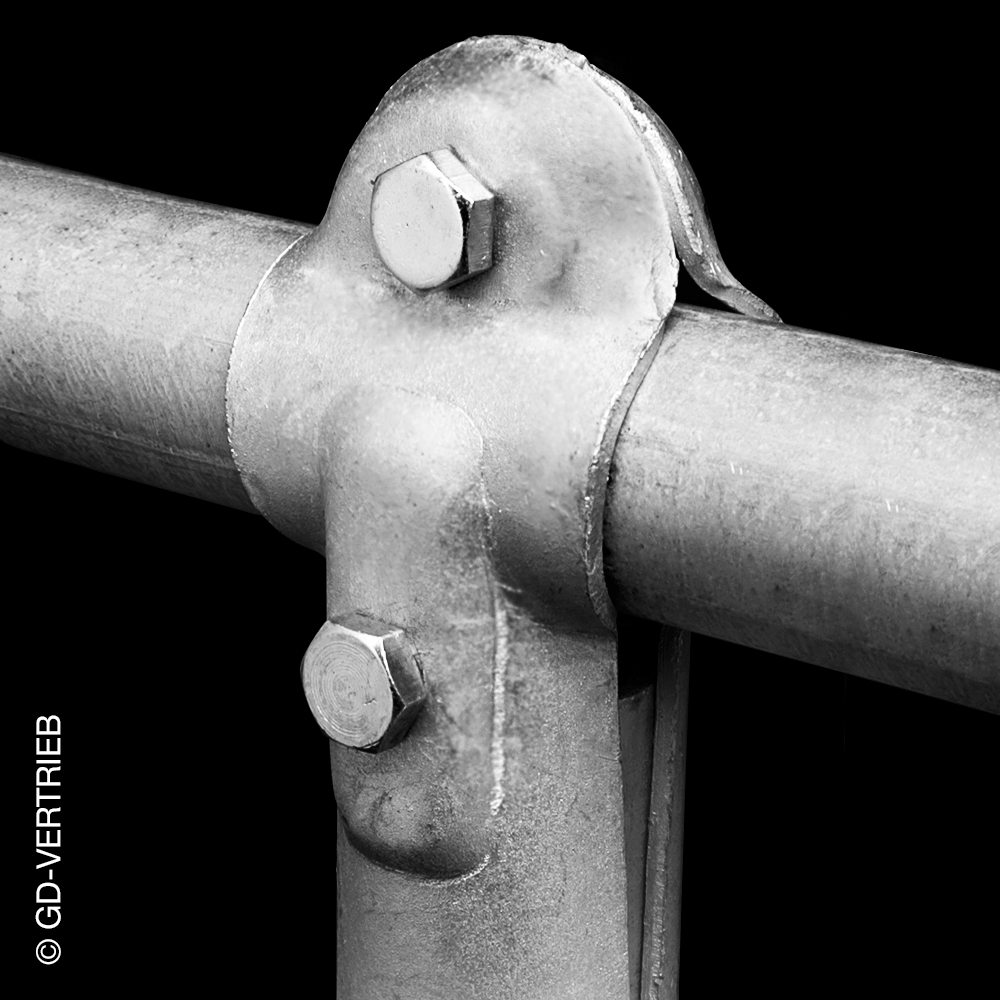

Die 2-Loch-T-Schelle dient zur T-förmigen Verbindung von zwei Rohren. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Das abzweigende Rohr (2) ist in der Regel kleiner oder gleich groß wie das durchgehende Rohr (1). Es gibt auch eine Ausführung, bei der das abzweigende Rohr (2) größer als das durchgehende Rohr (1) ist. Die beiden Schellenhälften werden mit Hilfe der zwei mitgelieferten Sechskantschrauben verbunden, wodurch eine sehr stabile Befestigung gegeben ist. Die zusätzlich Schraube oben am durchgehenden Rohr verhindert ein „Öffnen“ der Schelle und die abgerundete Form in diesem Bereich vermeidet das Verletzungsrisiko.

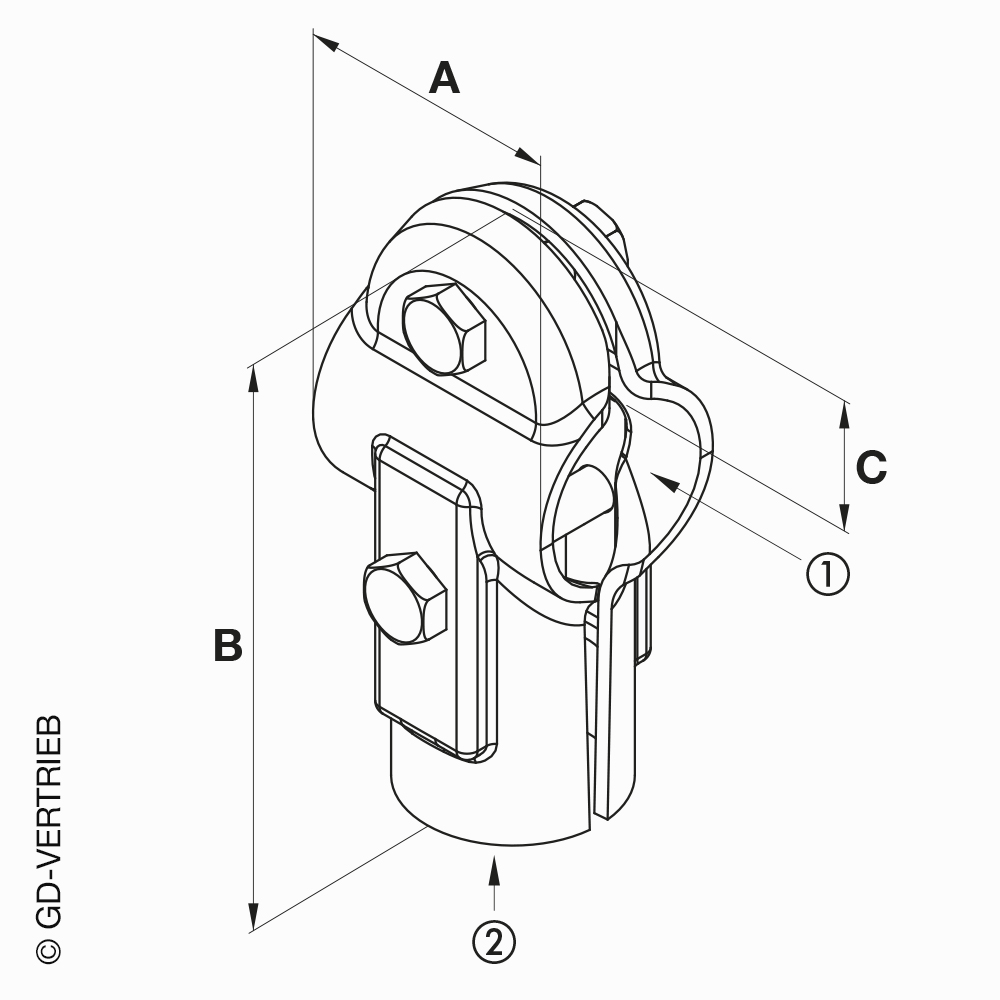

| Artikel | Rohr (1) | Rohr (2) | Schraube | Schraube | A | B | C | QB |
|---|---|---|---|---|---|---|---|---|
| 90540153 | 1 1/4″ | 1″ | M10 x 45 | M10 x 60 | 55 | 115 | 21 | ja |
| 90540073 | 1 1/4″ | 1 1/4″ | M10 x 40 | M10 x 70 | 65 | 140 | 33 | |
| 90540083 | 1 1/4″ | 1 1/2″ | M10 x 40 | M10 x 80 | 65 | 145 | 33 | |
| 90540133 | 1 1/2″ | 1 1/4″ | M10 x 50 | M10 x 70 | 65 | 135 | 36 | ja |
| 90540093 | 1 1/2″ | 1 1/2″ | M10 x 50 | M10 x 80 | 75 | 150 | 34 | ja |
| 90540103 | 2″ | 1 1/4″ | M8 x 45 | M10 x 70 | 65 | 145 | 23 | ja |
| 90540113 | 2″ | 1 1/2″ | M12 x 40 | M12 x 80 | 75 | 175 | 35 | ja |
| 90540123 | 2″ | 2″ | M12 x 40 | M12 x 85 | 85 | 175 | 40 | ja |
QB: Querbohrung
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
