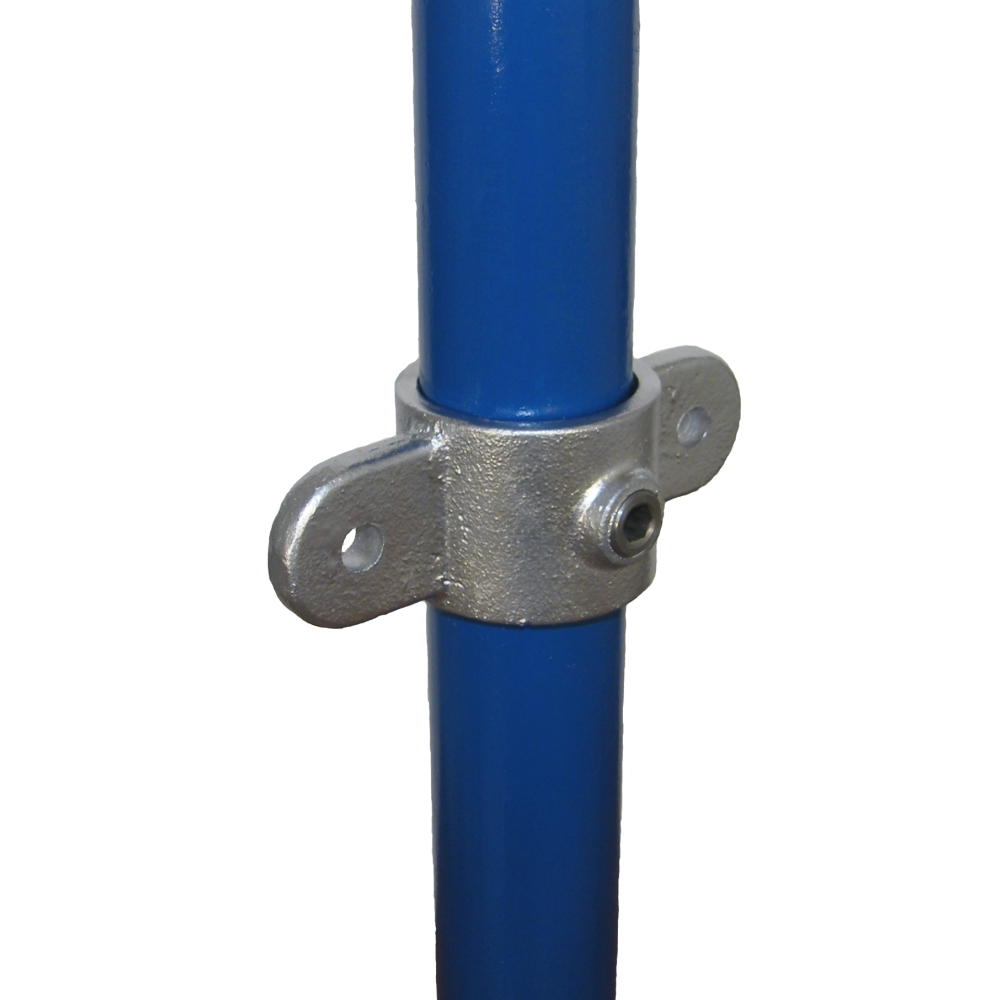

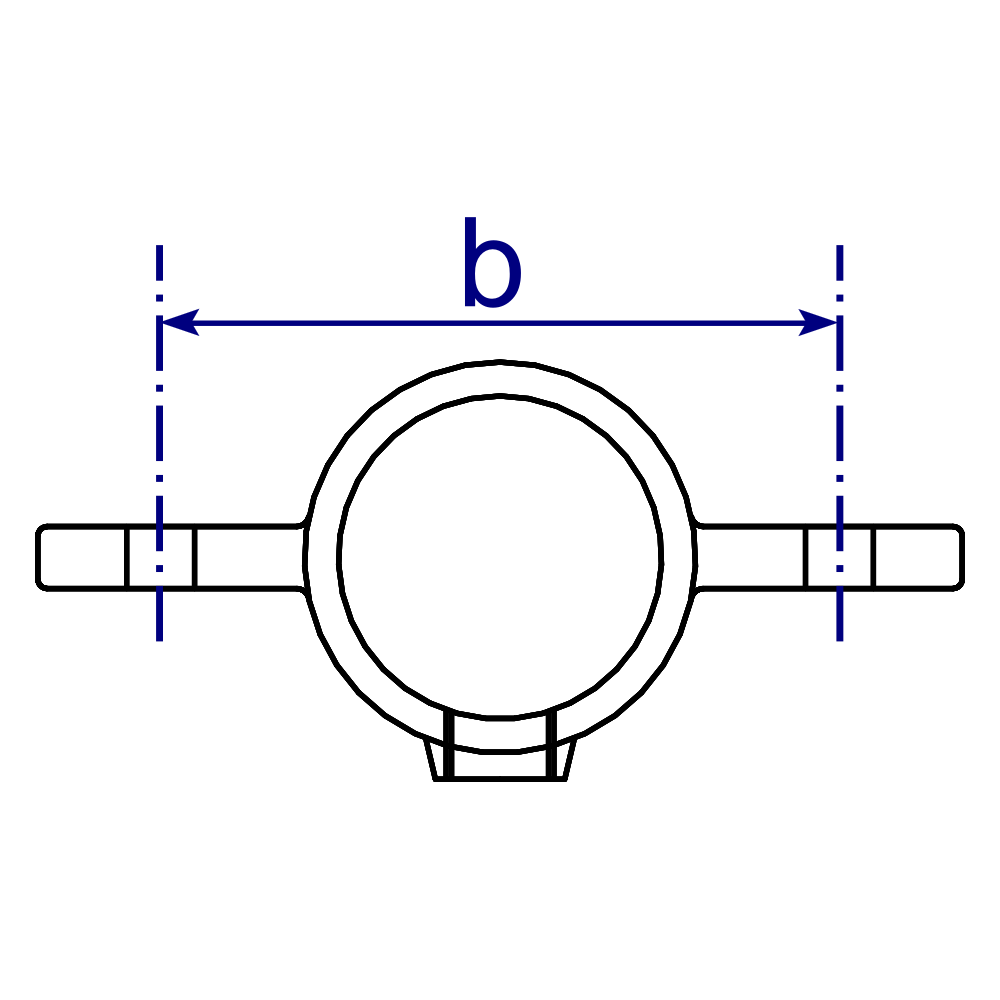

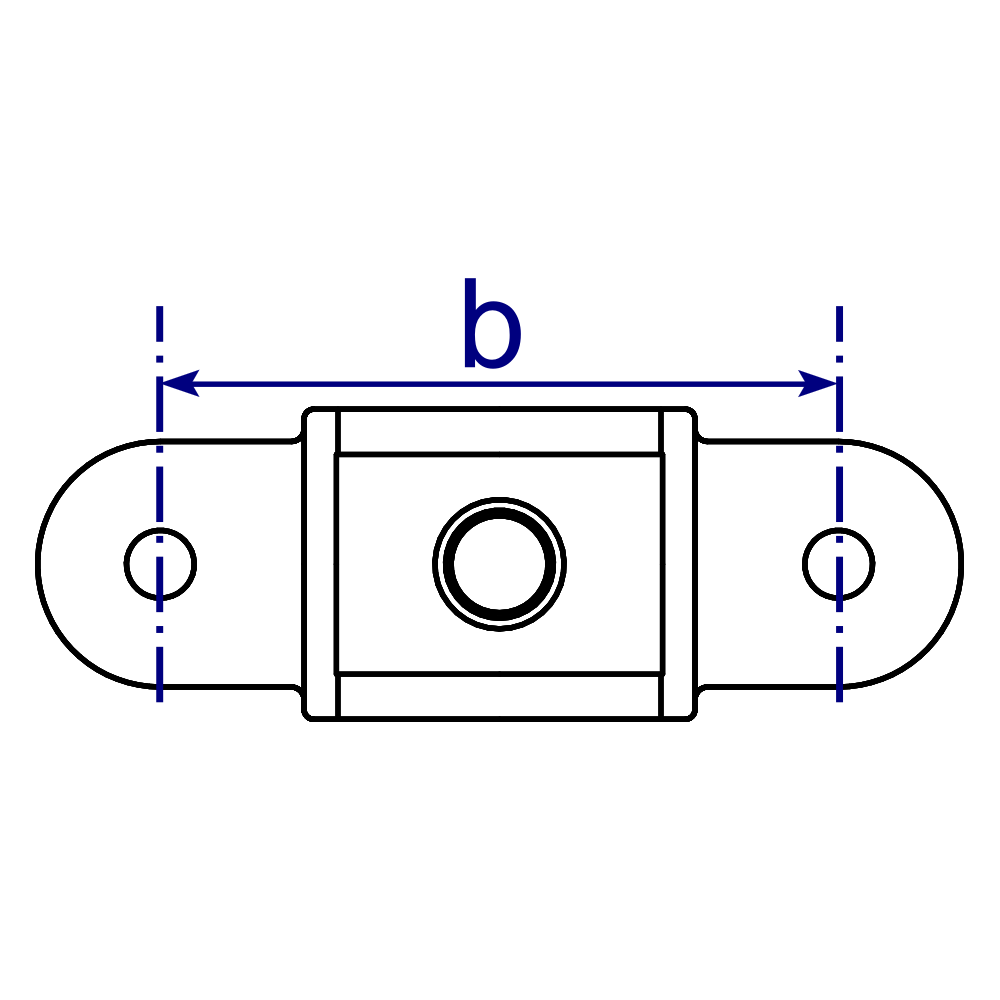

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Er wird üblicherweise in Verbindung mit zwei Stück Endstück mit Gabel (A42) verwendet. Maße siehe Tabelle bzw. Grafik. Die Fixierung des Rohrs erfolgt mit Hilfe einer Klemmschraube (wird mitgeliefert).
| Artikel |
Rohr |
B |
| 803806 |
1″ |
84 |
| 803807 |
1 1/4″ |
95 |
| 803808 |
1 1/2″ |
105 |
| 803809 |
2″ |
124 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
SICHERHEITSHINWEISE FÜR ROHRVERBINDER
1. Bestimmungsgemäße Verwendung
Die im Onlineshop der GD-VERTRIEB GmbH (www.gd-vertrieb.com) unter der Kategorie „Rohrverbinder“ angebotenen Produkte bestehen aus Temperguss und besitzen Öffnungen, in welche Stahlrohre gesteckt und mit Hilfe einer Klemmschraube fixiert werden können. Auf diese Weise lassen sich unterschiedliche Konstruktionen aus Stahlrohen herstellen, die leicht zu montieren und wieder zu demontieren sind. Zum Schutz vor Korrosion sind die Rohrverbinder verzinkt.
Für Rohrverbinder gibt es keine Angaben über zulässige Lasten und deshalb ist eine Verwendung in Bereichen mit besonderen Sicherheitsanforderungen wie z.B. im Gerüstbau nicht zulässig!
Die korrekte Auswahl des Rohrverbinders und dessen Größe liegt in der alleinigen Verantwortung des Kunden.
Der Kunde muss sicherstellen, dass
- die Konstruktion ausreichend stabil ist, um die eigenen Lasten sowie äußere Kräfte aufzunehmen sowie dass die passenden Rohrverbinder verwendet werden,
- das Endprodukt den geltenden Rechtsvorschriften und Normen entspricht und dass
- die Montage fachmännisch und korrekt durchgeführt wird.
2. Maßangaben
Die Produktgröße (Buchstabe) ist auf den Rohrverbindern sichtbar. Um eine korrekte Verbindung zwischen den Rohrverbindern und handelsüblichen Rohren (in Zoll-Größen) sicherzustellen, müssen die Außendurchmesser der Rohre (Maß D) den in der Tabelle angegebenen Werten entsprechen. Die angegebenen Wandstärke sollten nicht unterschritte werden.
| Größe |
D (Zoll) |
D (mm) |
Wandstärke (mm) |
| B |
1“ |
33,7 |
3,25 mm |
| C |
1 ¼“ |
42,4 |
3,25 mm |
| D |
1 ½“ |
48,3 |
3,25 mm |
| E |
2“ |
60,3 |
3,65 mm |
3. Anzugsmomente für Klemmschrauben
Die Rohre werden mit den in den Rohrverbindern eingeschraubten Klemmschrauben fixiert. Angaben zum Werkzeug sowie zum empfohlenen Anzugsmoment enthält die nachfolgende Tabelle.
| Größe |
Anzugsmoment |
Klemmschraube (Innensechskant) |
| B |
25 Nm |
1/4" (6 mm) |
| C |
39 Nm |
3/8" (8 mm) |
| D |
39 Nm |
3/8" (8 mm) |
| E |
39 Nm |
3/8" (8 mm) |
4. Montage
- Das Tragen von Arbeitshandschuhen wird empfohlen (Verletzungsgefahr durch scharfe Kanten).
- Kontrollieren, ob die Produktgrößen mit den Rohrdurchmessern übereinstimmen!
- Die Rohre so weit wie möglich in den Rohrverbinder einschieben (möglichst großflächige Verbindung)!
- Die Klemmschrauben festziehen, bis das Rohr fest und sicher geklemmt wird (max. Anzugsmomente siehe Punkt 3.).
- Nach der Montage der Stahlrohrkonstruktion alle Rohrverbinder auf festen Sitz prüfen und ggf. die Klemmschrauben nachziehen.
5. Wartung
Jede Stahlrohrkonstruktion kann durch äußere Belastungen sowie Witterungs- und Umwelteinflüsse beschädigt werden.
Deshalb mindestens einmal pro Jahr:
- Den Zustand aller Bauteile prüfen und dabei insbesondere auf Korrosion, Risse und Beschädigungen achten.
- Alle Klemmschrauben nachziehen.
- Defekte Bauteile umgehend austauschen!
6. Entsorgung
Nicht mehr benötigte Rohrverbinder können bei lokalen Wertstoffhöfen als Metallschrott abgegeben werden.
7. Fragen zum Produkt
Ansprechpartner für Fragen zum Produkt ist der Händler:
GD-VERTRIEB GmbH
85447 Fraunberg, Rappoltskirchen 1
E-Mail: info@gd-vertrieb.com
Im Onlineshop unter www.gd-vertrieb.com kann man zu jedem Produkt direkt eine Frage stellen.
