Die Eckschelle wird zur Verbindung von vier Rohren in einem Kreuzungs-Eckpunkt verwendet, wobei ein Rohr (1) durchgehend ist und die beiden abzweigenden Rohre (2) im Winkel von 90° zueinander angeordnet sind. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der vier mitgelieferten Sechskantschrauben wird die Schelle um alle Rohre fest geschlossen. Die Ecken im Bereich der Schrauben sind abgerundet. Diese Schelle eignet sich z.B. für Rohrgestelle.

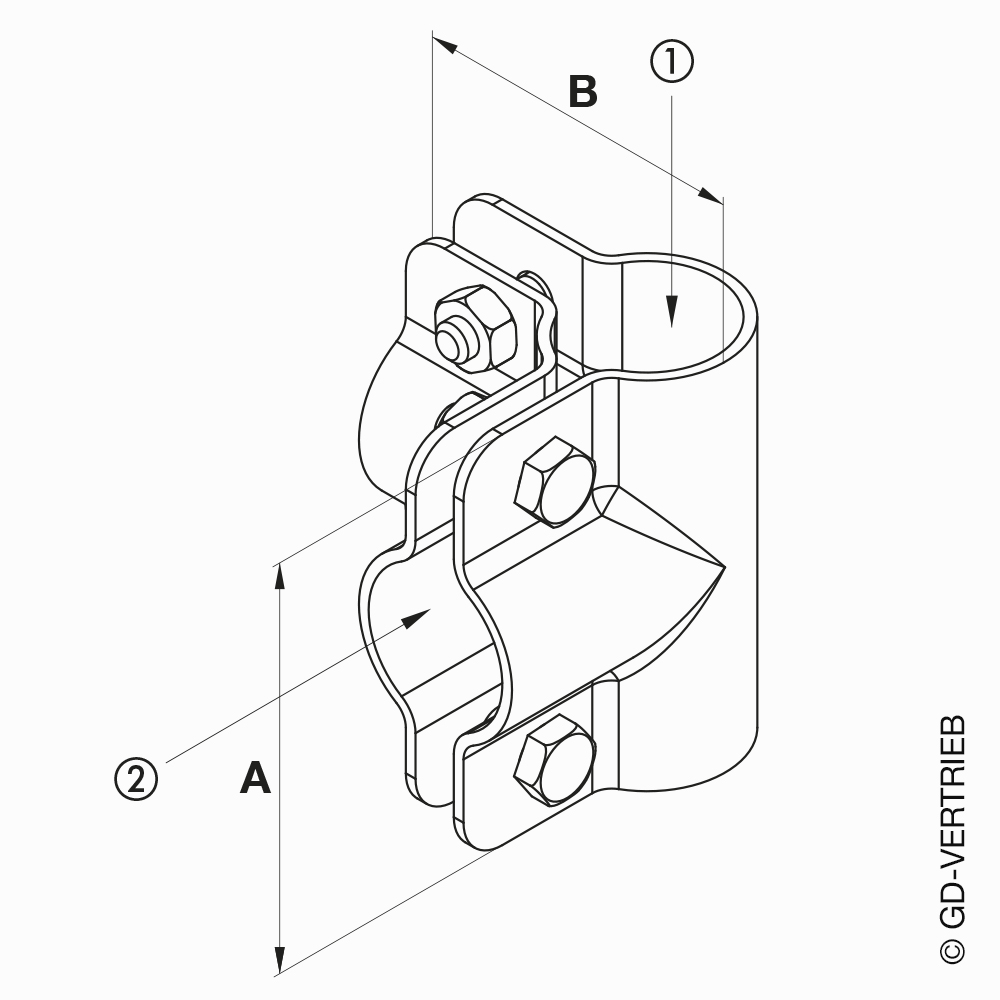

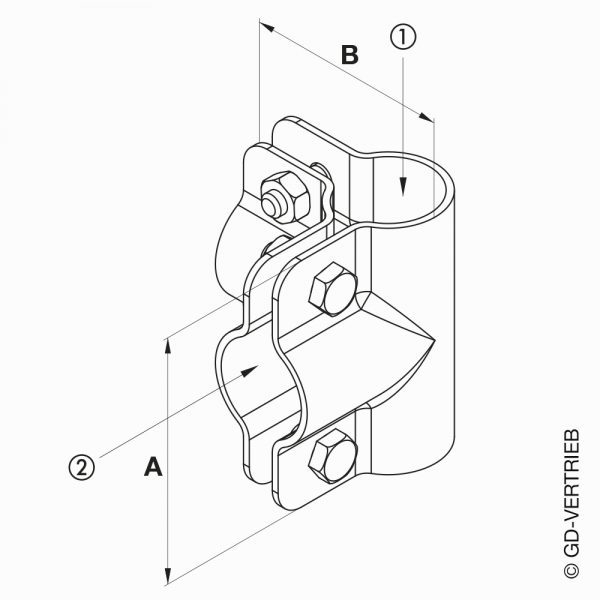

| Artikel | Rohr (1) | Rohr (2) | Schrauben (4x) | A | B |
|---|---|---|---|---|---|
| 90020013 | 3/4″ | 3/4″ | M10 x 25 | 100 | 77 |
| 90020023 | 1″ | 3/4″ | M10 x 25 | 100 | 82 |
| 90020033 | 1″ | 1″ | M10 x 30 | 100 | 86 |
| 90020043 | 1 1/4″ | 1″ | M10 x 30 | 100 | 91 |
| 90020053 | 1 1/4″ | 1 1/4″ | M10 x 30 | 110 | 92 |
| 90020063 | 1 1/2″ | 1″ | M10 x 30 | 110 | 100 |
| 90020073 | 1 1/2″ | 1 1/4″ | M10 x 30 | 110 | 100 |
| 90020083 | 1 1/2″ | 1 1/2″ | M10 x 30 | 120 | 96 |
| 90020093 | 2″ | 1 1/2″ | M10 x 30 | 110 | 115 |
| 90020103 | 2″ | 2″ | M10 x 30 | 145 | 120 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

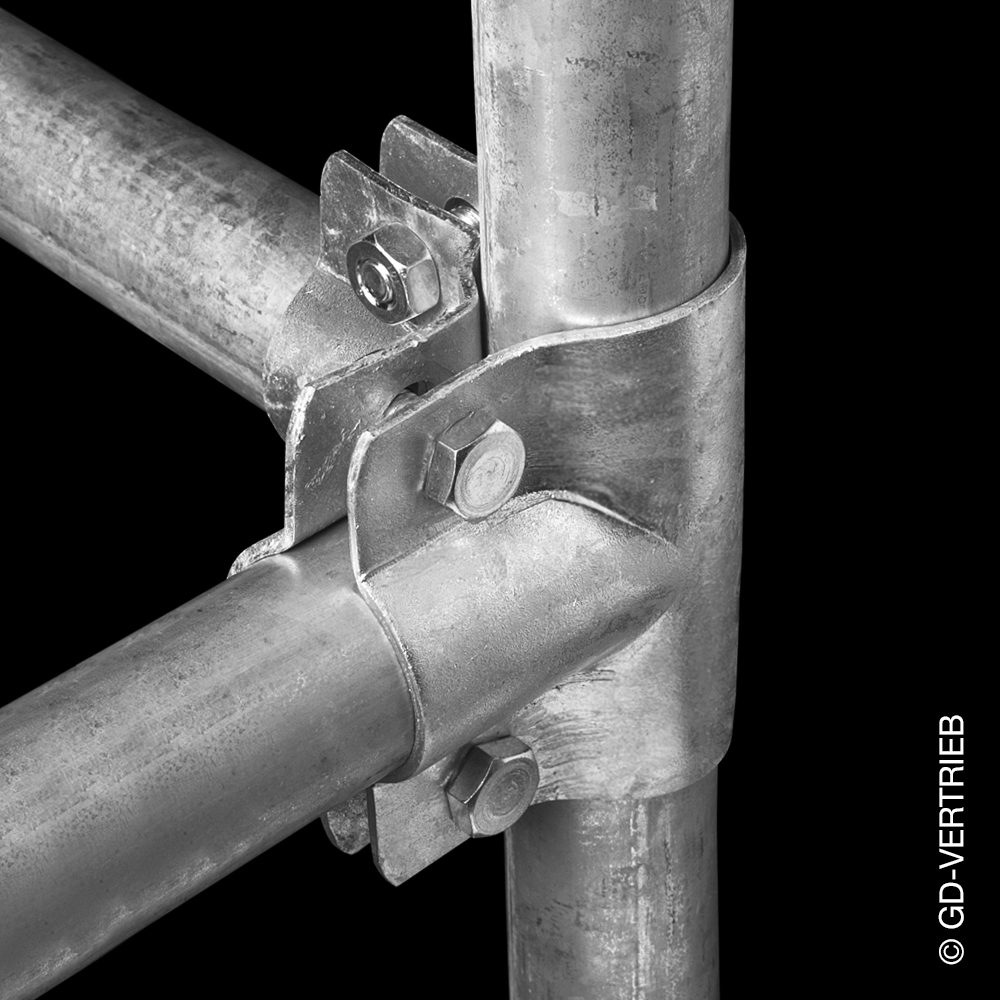

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
