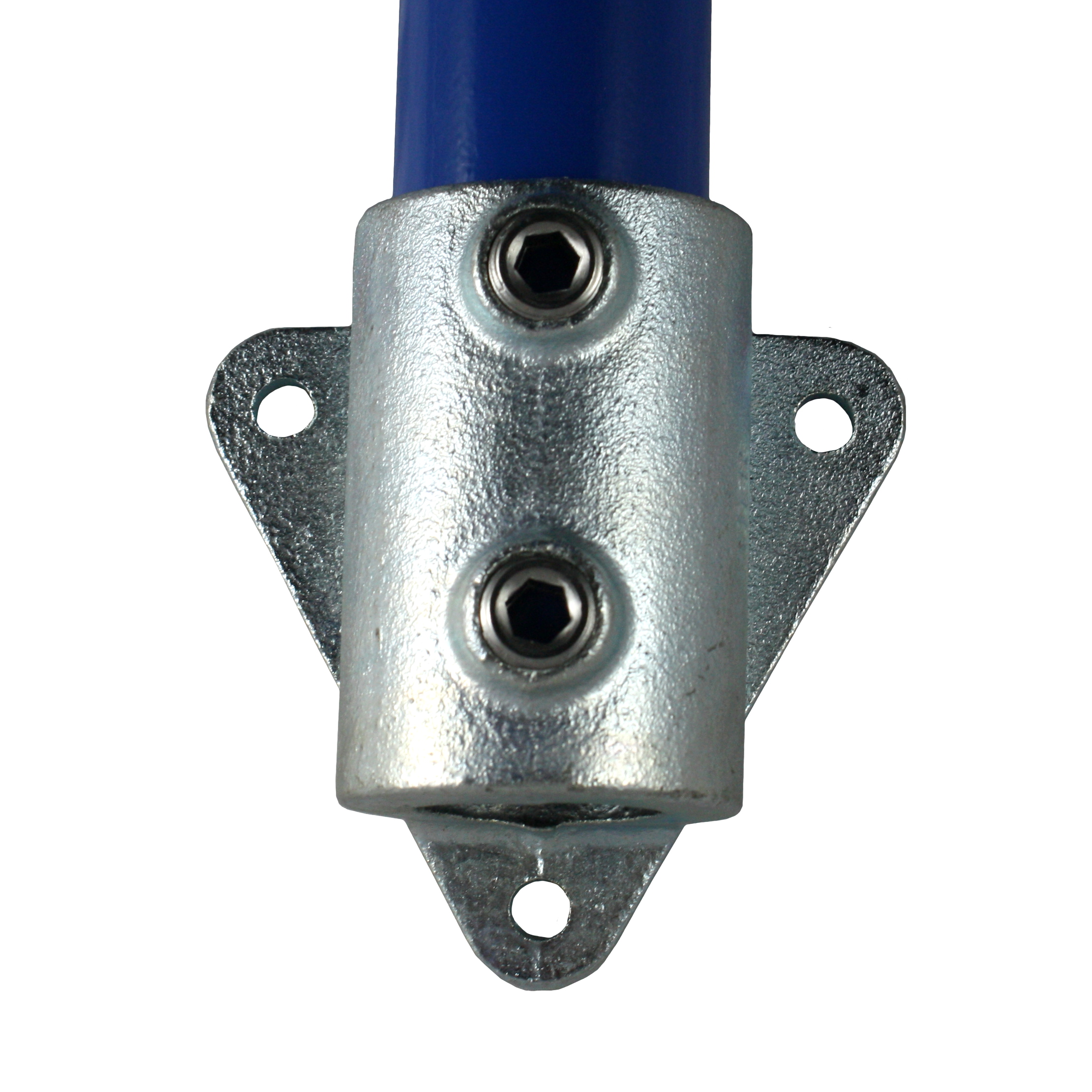

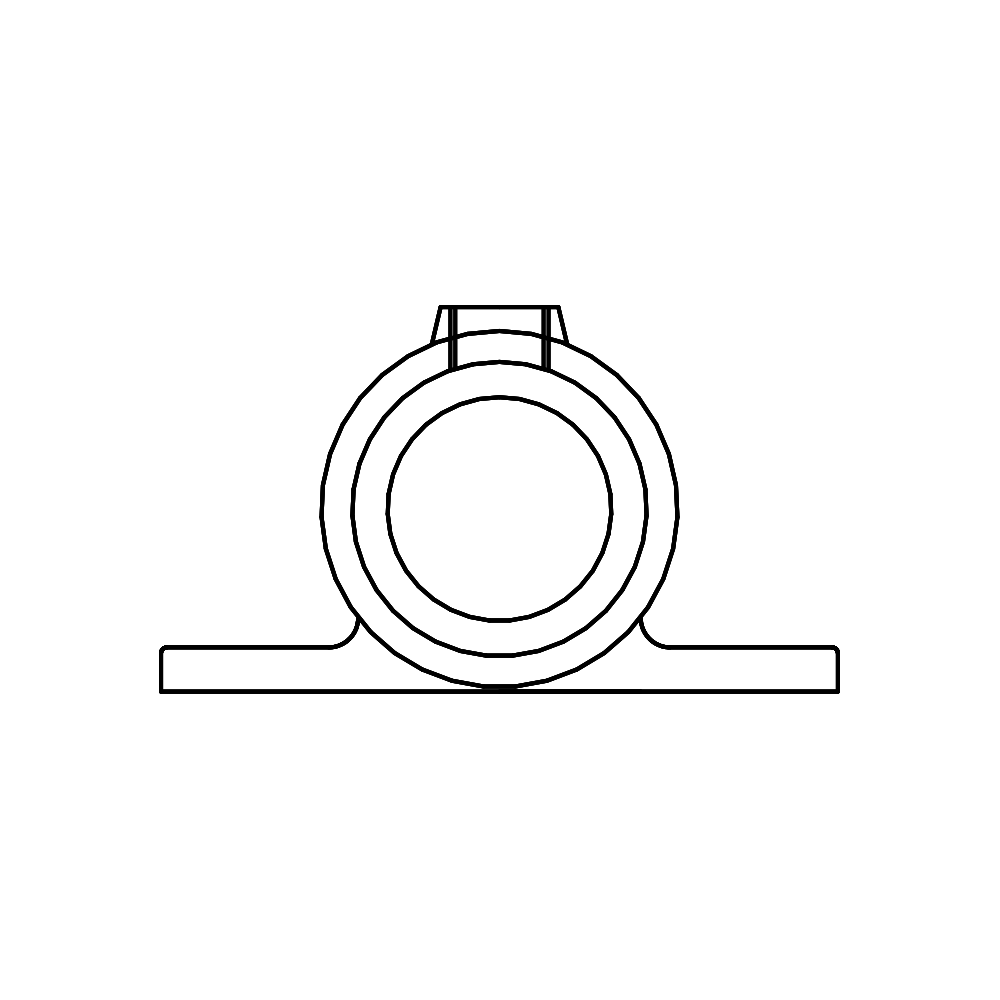

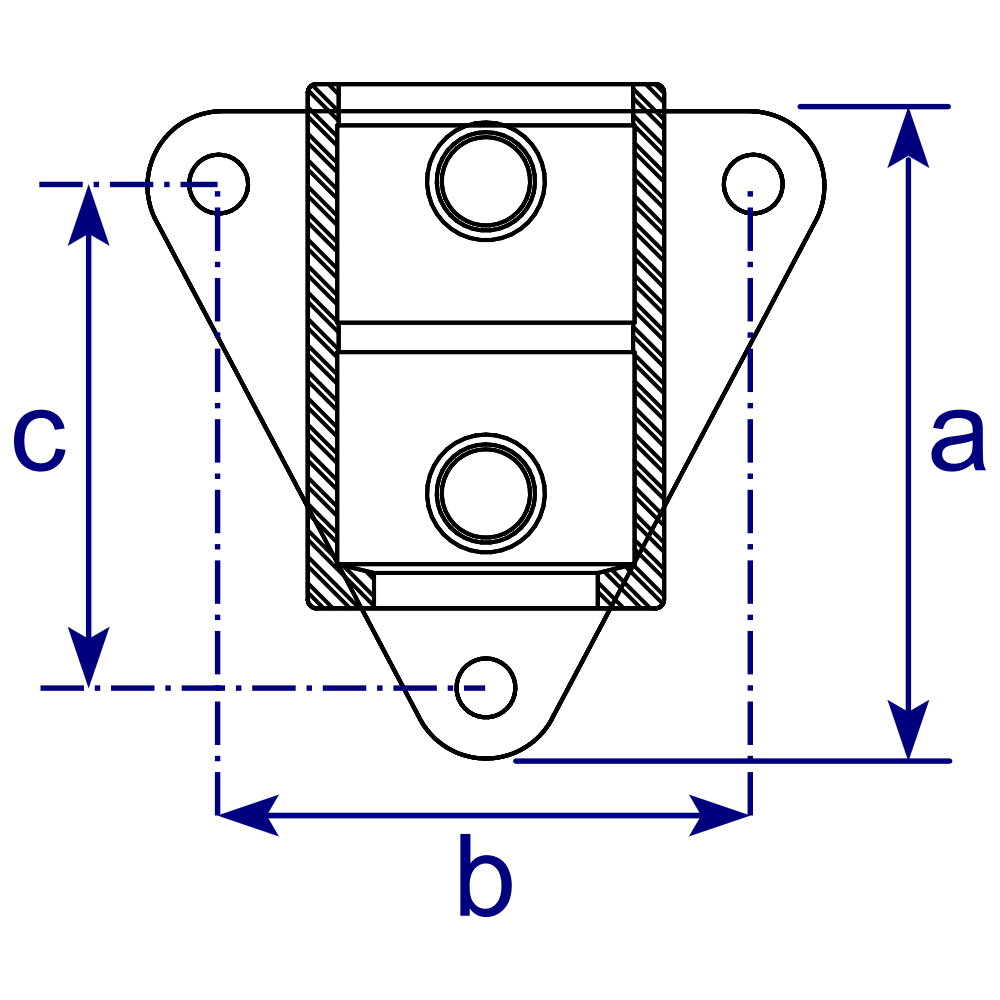

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Maße siehe Tabelle bzw. Grafik. Die Fixierung des Rohrs erfolgt mit Hilfe von Klemmschrauben (werden mitgeliefert).
| Artikel | Rohr | A | B | C |
|---|---|---|---|---|
| 801506 | 1″ | 90 | 71 | 63 |
| 801507 | 1 1/4″ | 99 | 82 | 71 |
| 801508 | 1 1/2″ | 105 | 86 | 77 |
