Die Halbschelle – universal eignet sich in Kombination aus zwei gegenüberliegenden Halbschellen für diverse Befestigungen an/von Rohren. Sie ist feuerverzinkt, kann auf Wunsch aber auch unverzinkt geliefert werden. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Diese Halbschelle ist trapezförmig ausgeführt, so dass das am Rohr jeweils nur an zwei Linien berührt wird. Dadurch können mit einer Halbschelle universal auch Rohre unterschiedlicher Nennweiten fixiert werden. Die Außenkanten sind abgerundet.

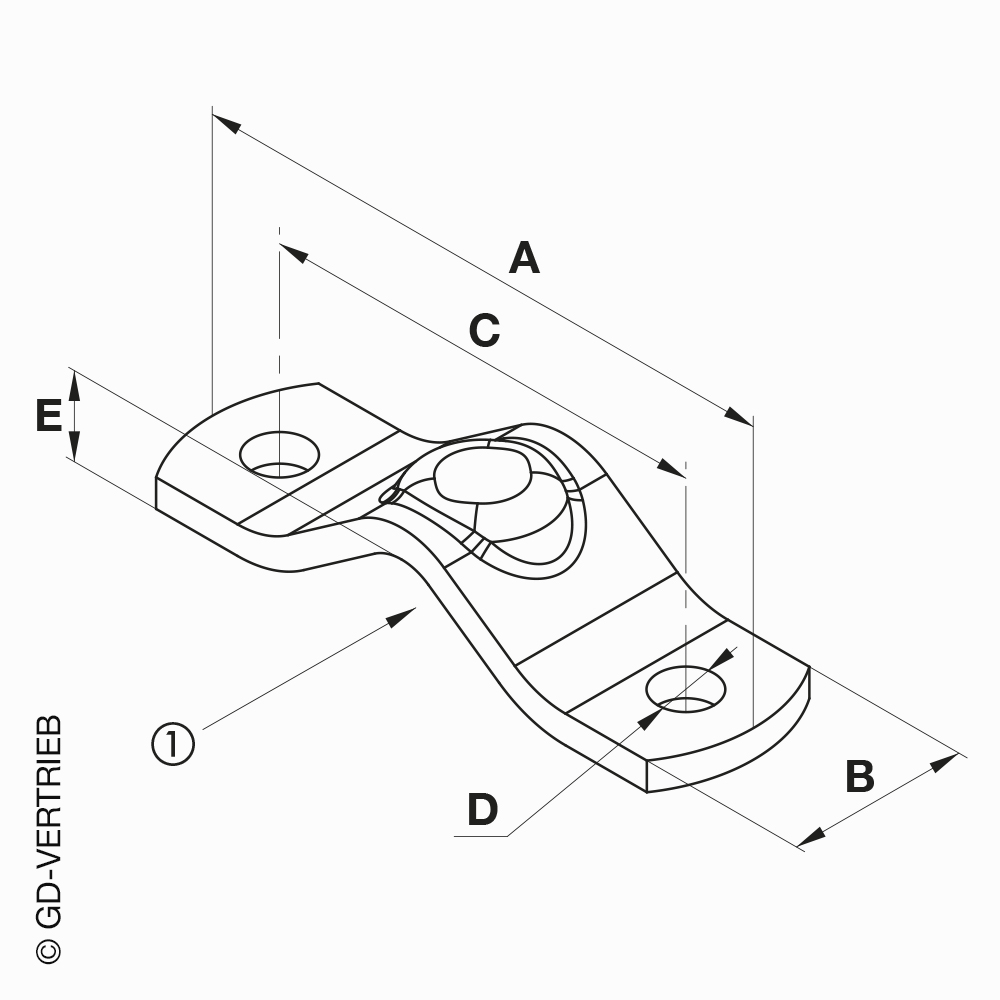

| Artikel | Rohr (1) | Oberfl. | A | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 70290011 | 1/2″ – 3/4″ | roh / unverz. | 90 | 25 | 63 | 9 | 11 |
| 70290012 | 1/2″ – 3/4″ | feuerverz. | 90 | 25 | 63 | 9 | 11 |
| 70290021 | 1″ – 2″ | roh / unverz. | 116 | 35 | 87 | 12 | 17 |
| 70290022 | 1″ – 2″ | feuerverz. | 116 | 35 | 87 | 12 | 17 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

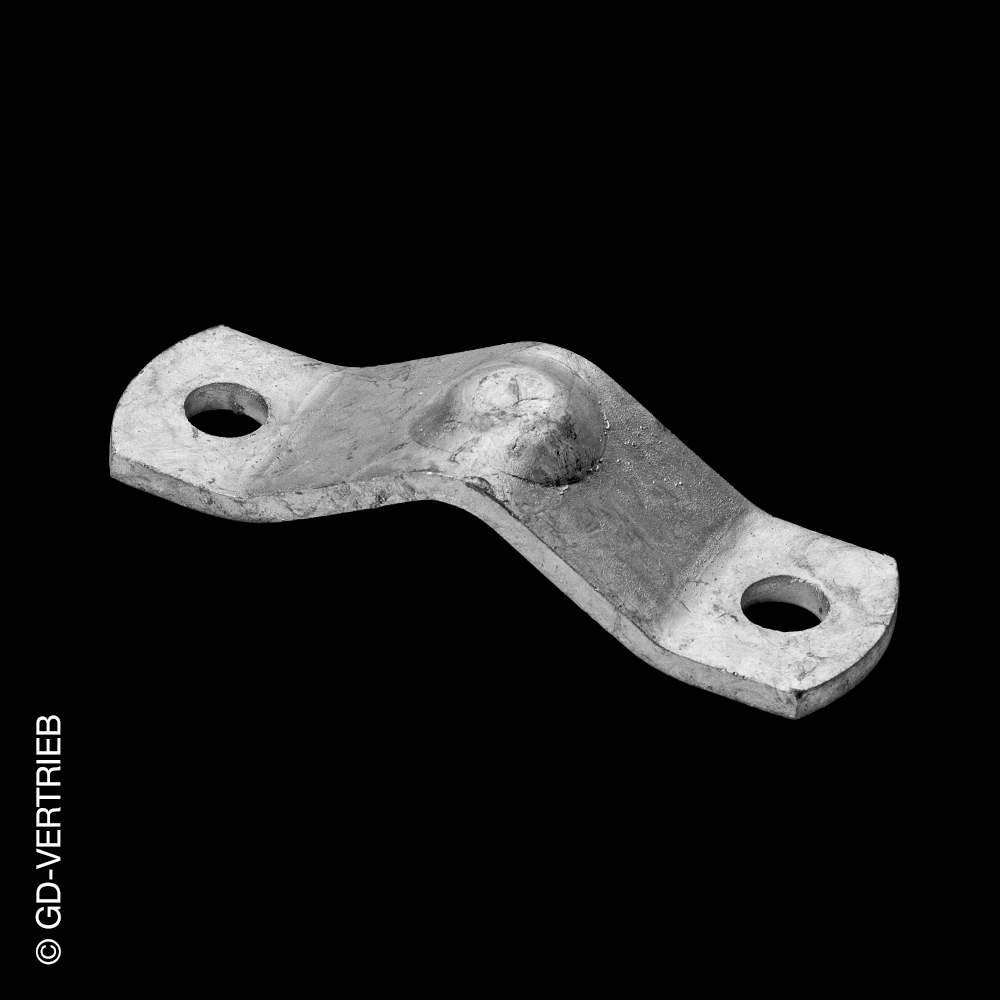

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
