Der Klemmring – leichte Ausführung mit zus. Bohrung – feuerverzinkt dient als Befestigungspunkt auf Rohren. Er wird aus Material der Stärke 2 mm gefertigt und ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Der Klemmring kann auf das Rohr geschoben oder zur Montage aufgebogen werden. Die Fixierung erfolgt mit Hilfe der mitgelieferten Schraube. An den verlängerten Laschen ist je eine zusätzliche Bohrung vorhanden.

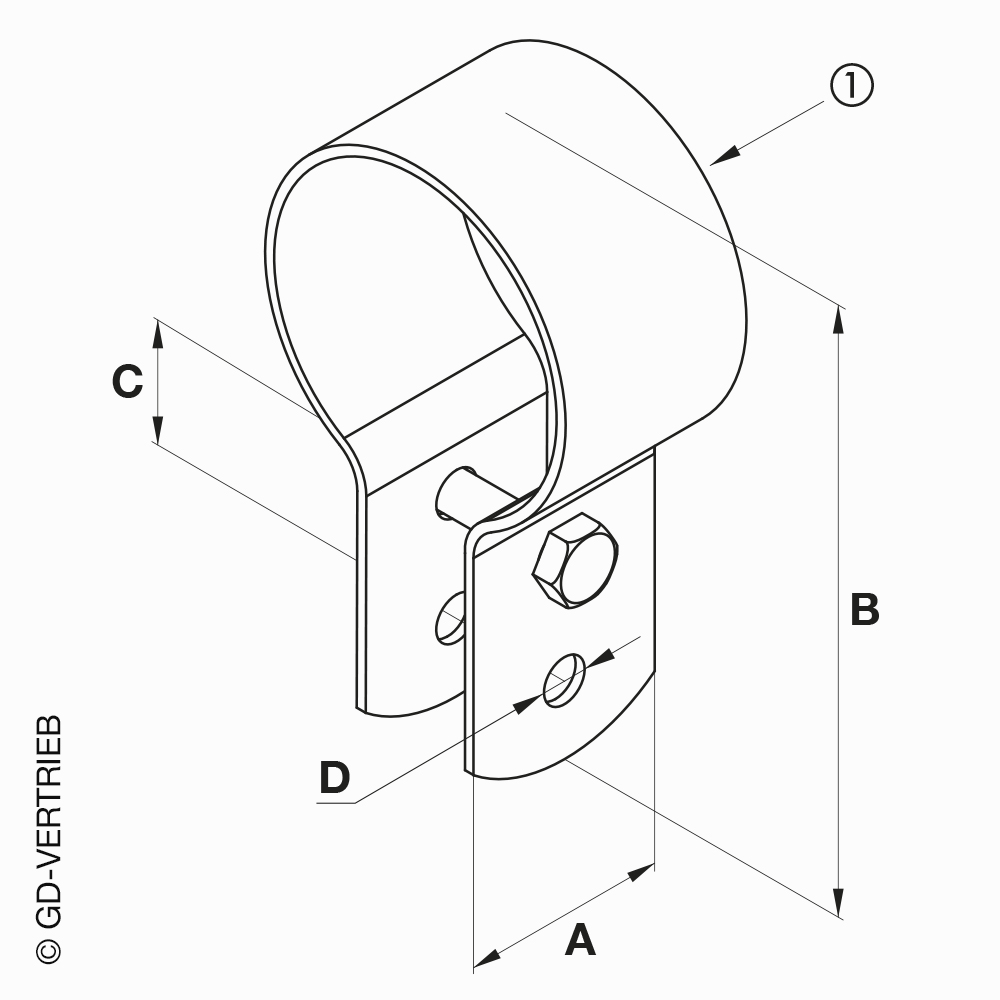

| Artikel | Rohr (1) | Schraube | A | B | C | D |
|---|---|---|---|---|---|---|
| 91430013 | 2″ | M8 x 25 | 40 | 120 | 24 | 8,5 |
| 91430023 | 2 1/2″ | M8 x 40 | 40 | 130 | 24 | 8,5 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

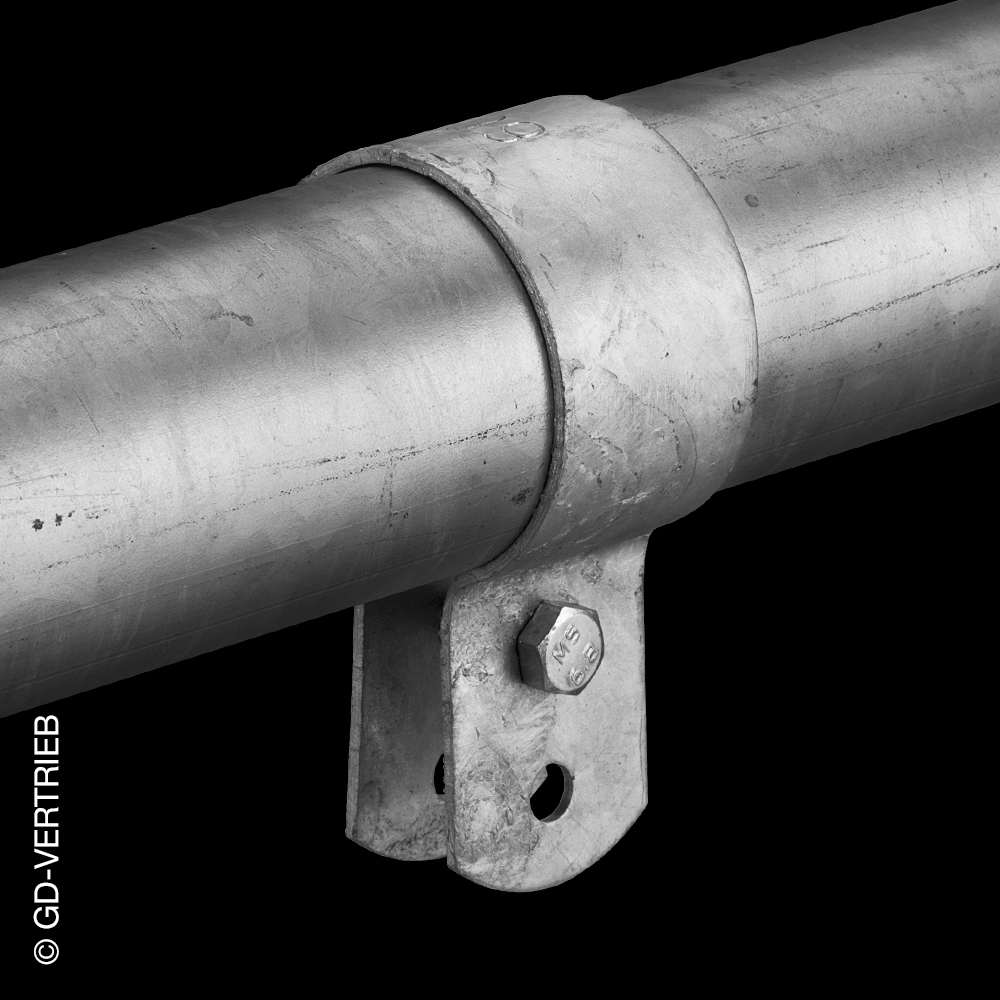

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
