Der Kreuzbügelsteg wird zum Befestigen von Rohren bzw. Teilen an Rohren, z.B. mittels Bügelschrauben verwendet. Er ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Durch die Formgebung passt sich der Steg sehr gut an das Rohr an und ist sehr stabil!

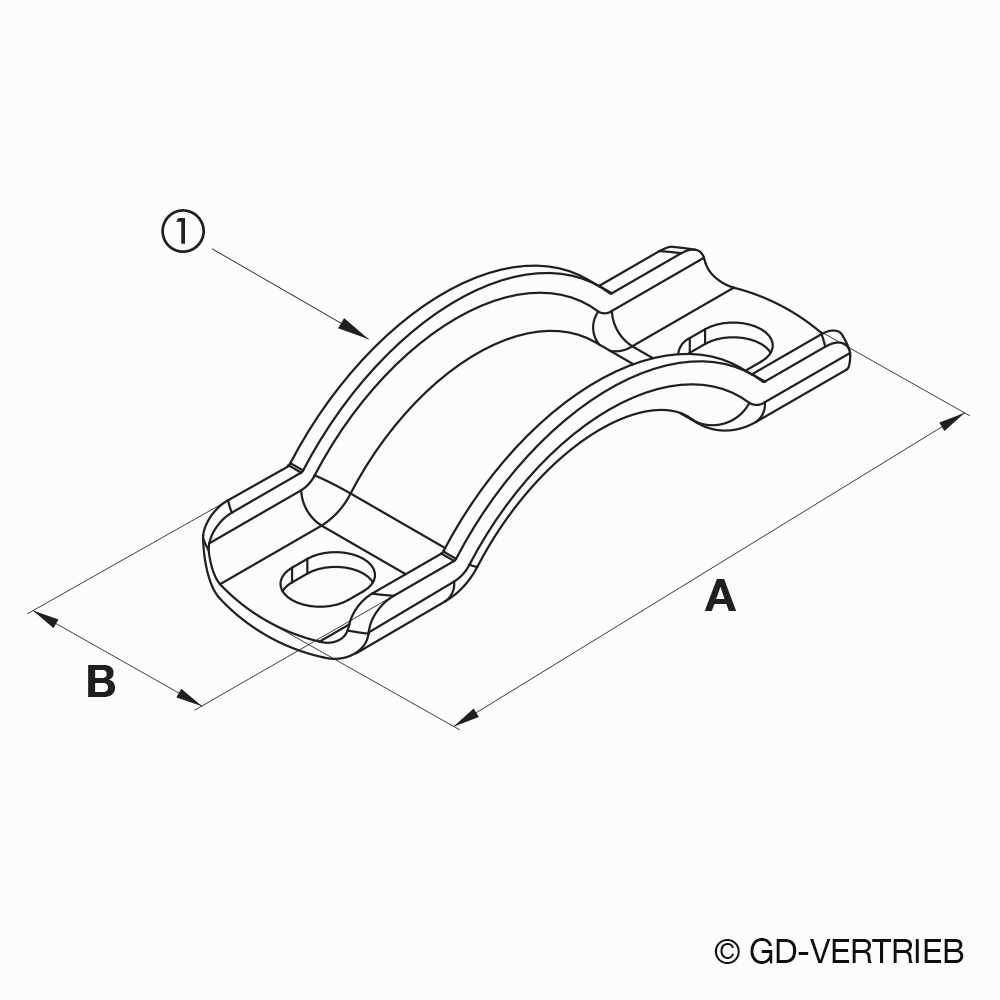

| Artikel | Rohr (1) | A | B |
|---|---|---|---|
| 71000442 | 1/2″ | 57 | 31 |
| 71000292 | 3/4″ – 1″ | 70 | 36 |
| 71000302 | 1 1/4″ – 1 1/2″ | 92 | 31 |
| 71000312 | 2″ | 104 | 33 |
| 71000432 | 2 1/2″ | 116 | 31 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

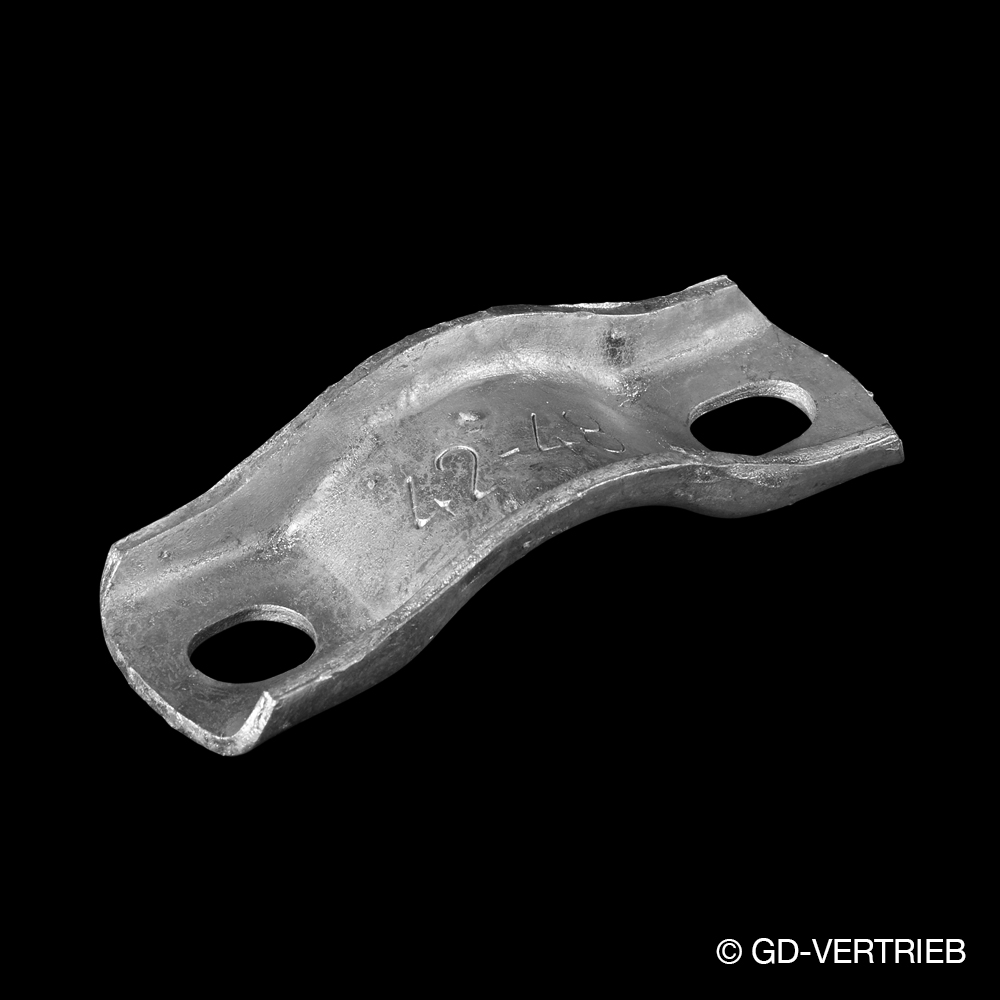

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
