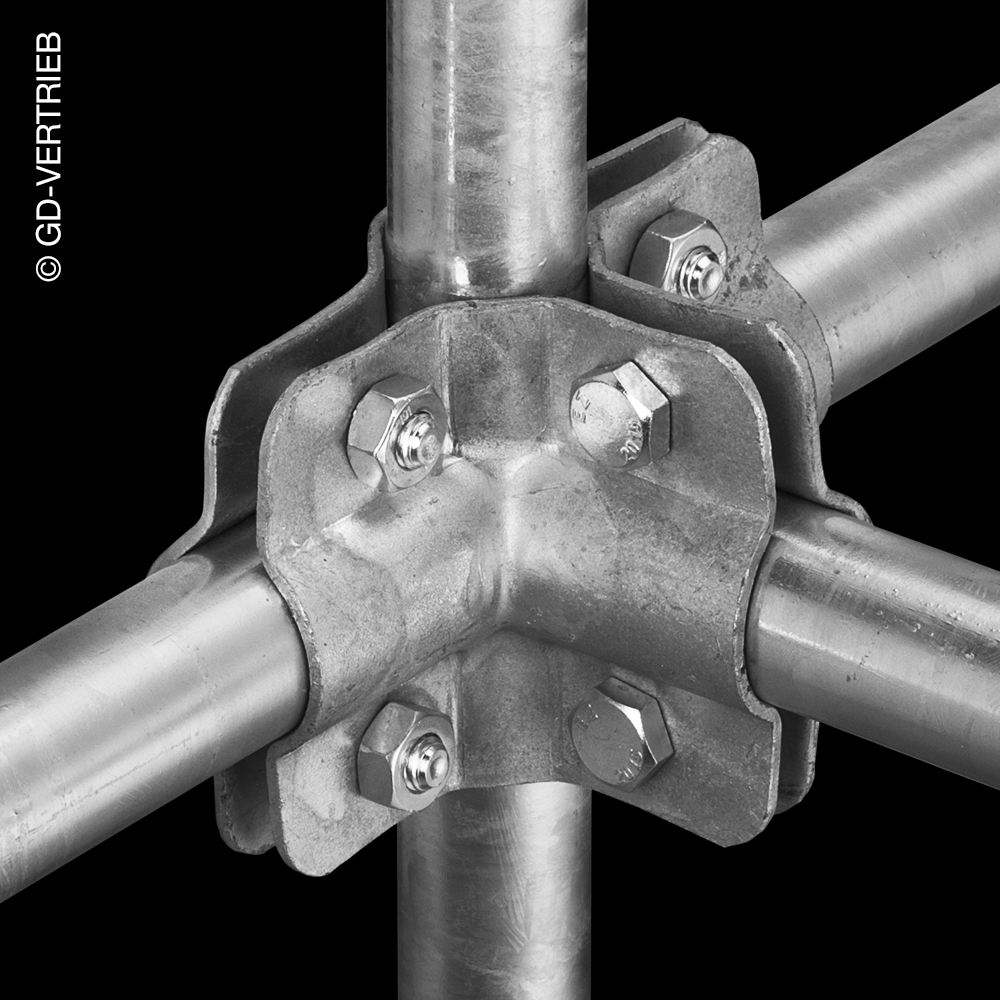

Die Kreuzschelle 5-fach wird zur Verbindung von fünf Rohren in einem Kreuzungs-Eckpunkt verwendet, wobei ein Rohr (1) durchgehend ist und die drei abzweigenden Rohre (2) jeweils im Winkel von 90° zueinander angeordnet sind. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der sechs mitgelieferten Sechskantschrauben wird die Schelle um alle Rohre fest geschlossen. Die Ecken im Bereich der Schrauben sind abgerundet. Diese Schelle eignet sich z.B. für Rohrgestelle.
Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

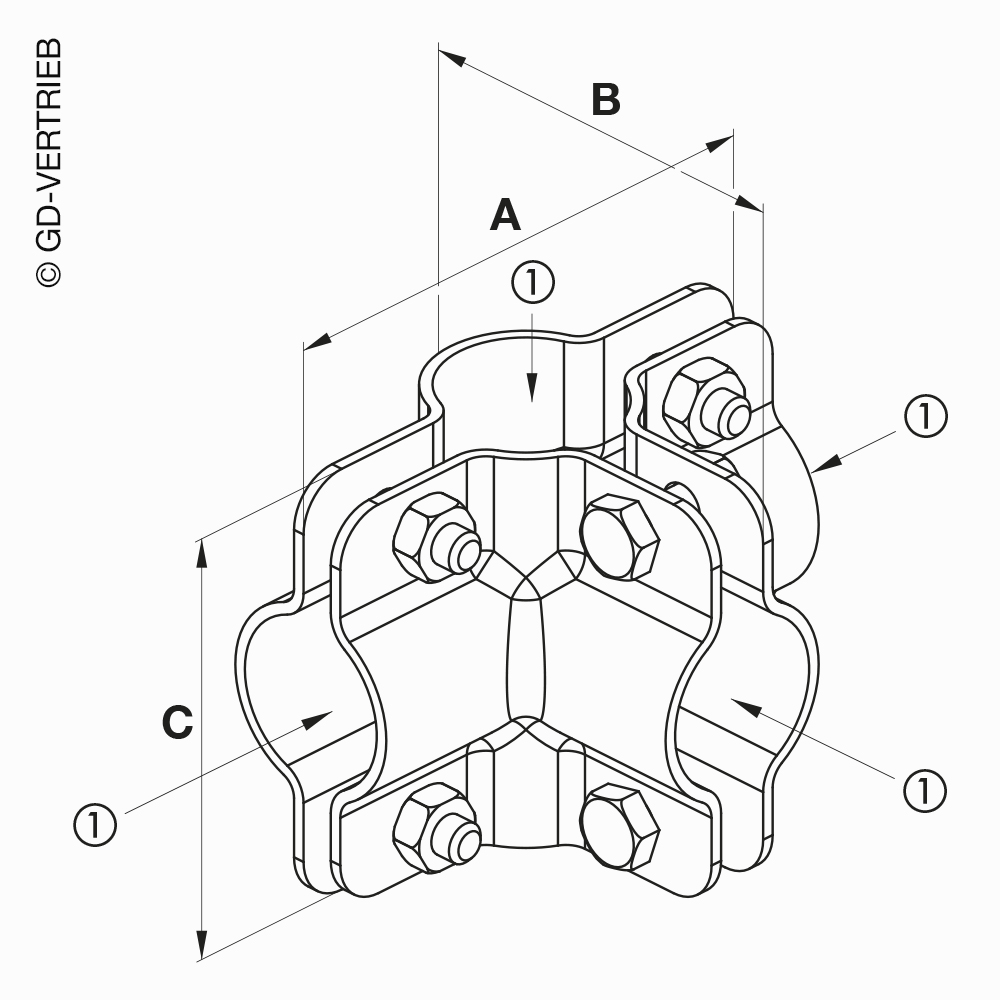

| Artikel | Rohr (1) | Schrauben (6x) | A | B | C | a.A. |
|---|---|---|---|---|---|---|
| 91080053 | 3/4″ | M10 x 30 | 125 | 98 | 100 | X |
| 91080013 | 1″ | M10 x 30 | 135 | 100 | 100 | X |
| 91080023 | 1 1/4″ | M10 x 30 | 145 | 110 | 110 | |
| 91080033 | 1 1/2″ | M10 x 30 | 140 | 110 | 120 | |
| 91080043 | 2″ | M10 x 30 | 170 | 130 | 145 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
