Artikelnummer: PG109
Lieferzeit:

1-3 Werktage

Verfügbarkeit:




12,31 20,22

Leeren

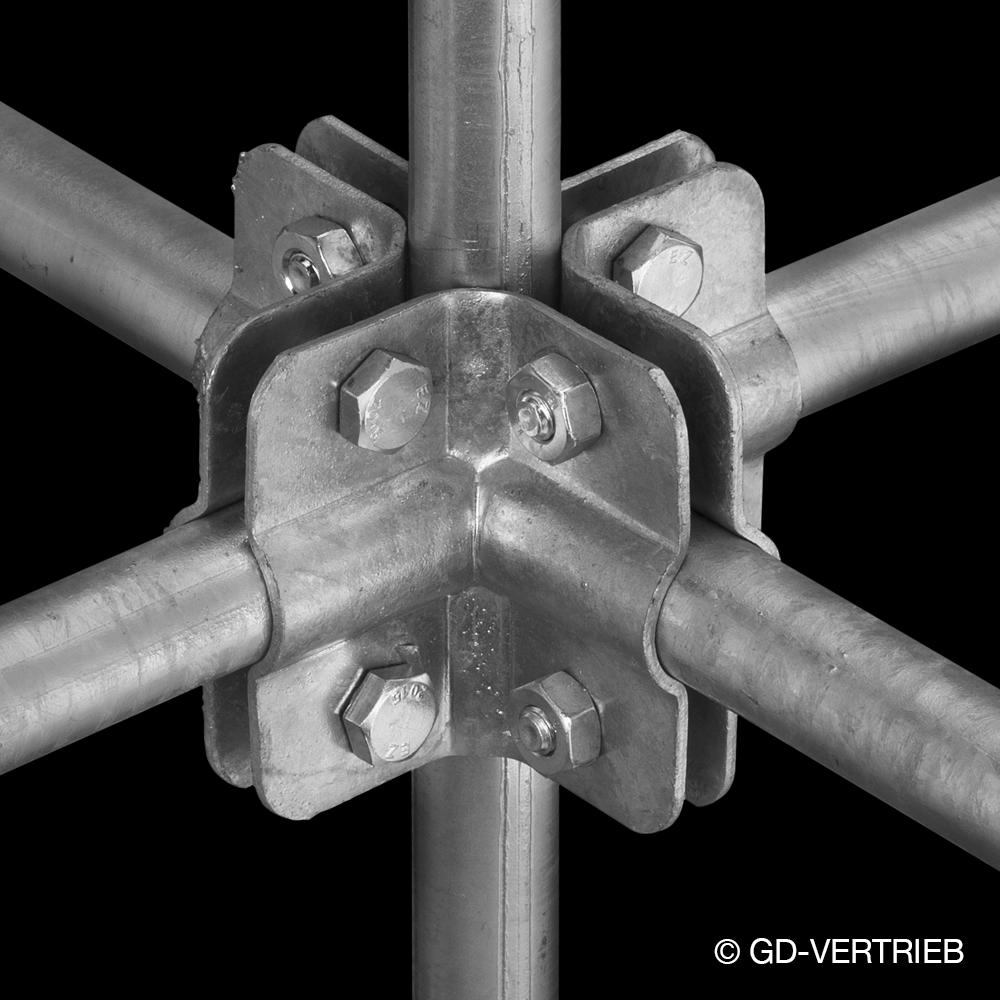

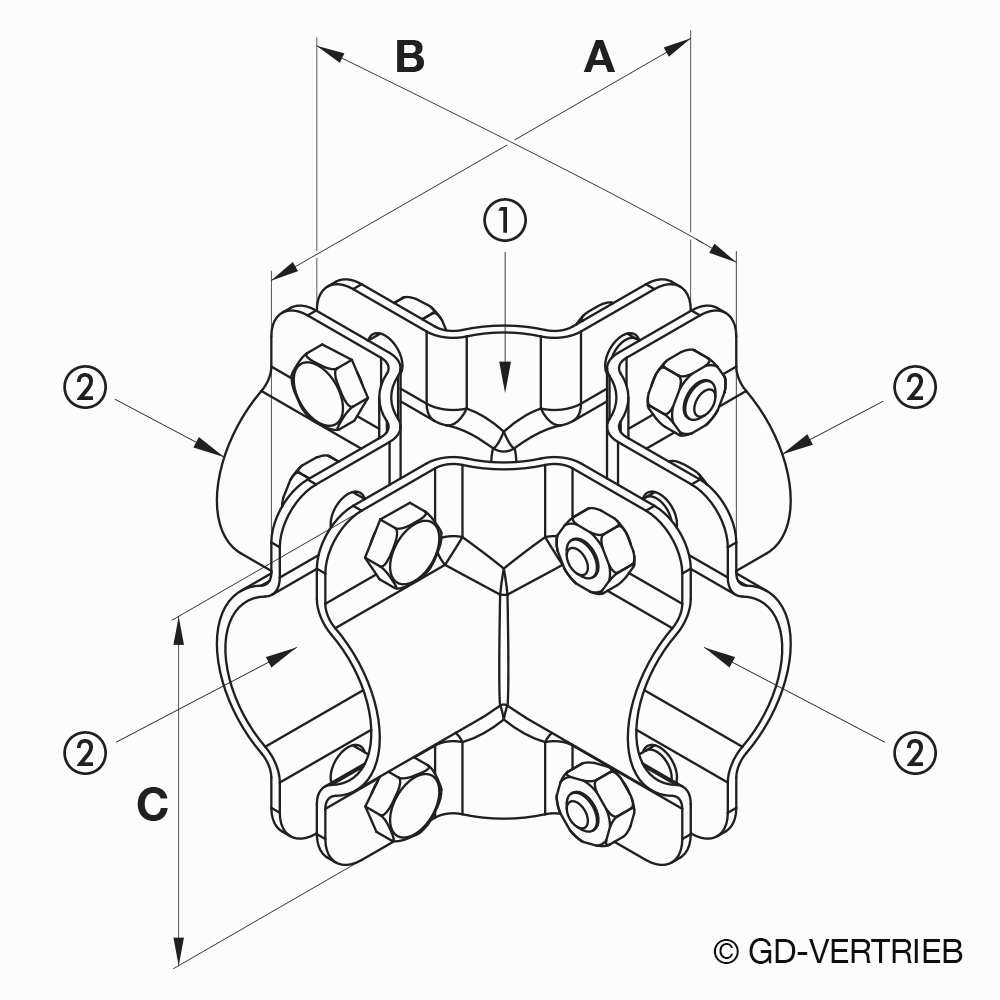

Die Kreuzschelle 6-fach wird zur Verbindung von sechs Rohren in einem Kreuzungspunkt verwendet, wobei ein Rohr (1) durchgehend ist und die vier abzweigenden Rohre (2) jeweils im Winkel von 90° zueinander angeordnet sind. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der acht mitgelieferten Sechskantschrauben wird die Schelle um alle Rohre fest geschlossen. Die Ecken im Bereich der Schrauben sind abgerundet. Diese Schelle eignet sich z.B. für Rohrgestelle.

Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

Artikel Rohr (1) Rohr (2) Schrauben (8x) A B C a.A.
91090053 3/4″ 3/4″ M10 x 25 125 125 95 X
91090063 1″ 3/4″ M10 x 25 125  125  100  X
91090013 1″ 1″ M10 x 30 130  130  90  X
91090073 1 1/4″ 1″ M10 x 30 130  130  96  X
91090023 1 1/4″ 1 1/4″ M10 x 30 140  140  110
91090083 1 1/2″ 1″ M10 x 30 145  145  110  X
91090093 1 1/2″ 1 1/4″ M10 x 30 150  150  105  X
91090033 1 1/2″ 1 1/2″ M10 x 30 145  145  105
91090103 2″ 1 1/2″ M10 x 30 165  165  105  X
91090043 2″ 2″ M10 x 30 180  180  130



Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
