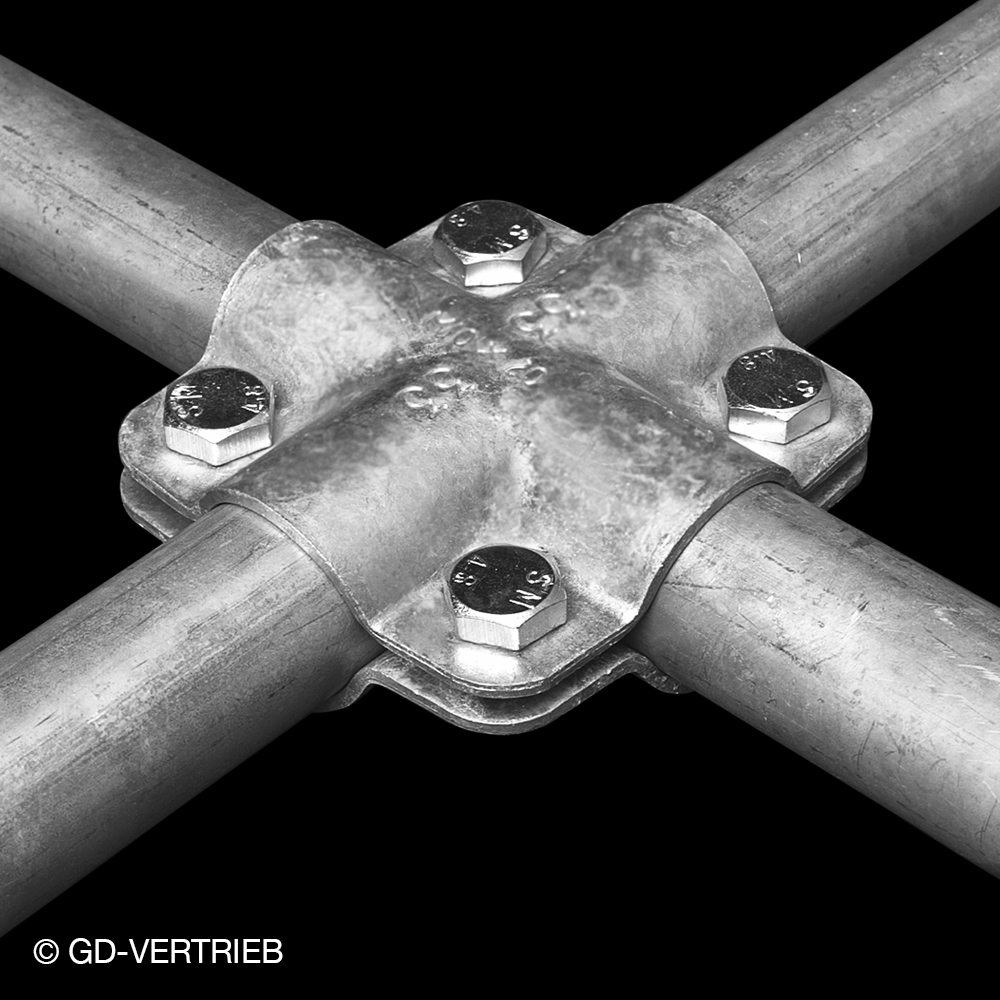

Die Kreuzschelle wird zur Verbindung von vier Rohren in einem Kreuzungspunkt verwendet, wobei ein Rohr durchgehend sein kann. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der vier mitgelieferten Sechskantschrauben wird die Schelle um beide Rohre fest geschlossen. Die Ecken im Bereich der Schrauben sind abgerundet. Die Kreuzschelle eignet sich z.B. für Rohrgestelle.
Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

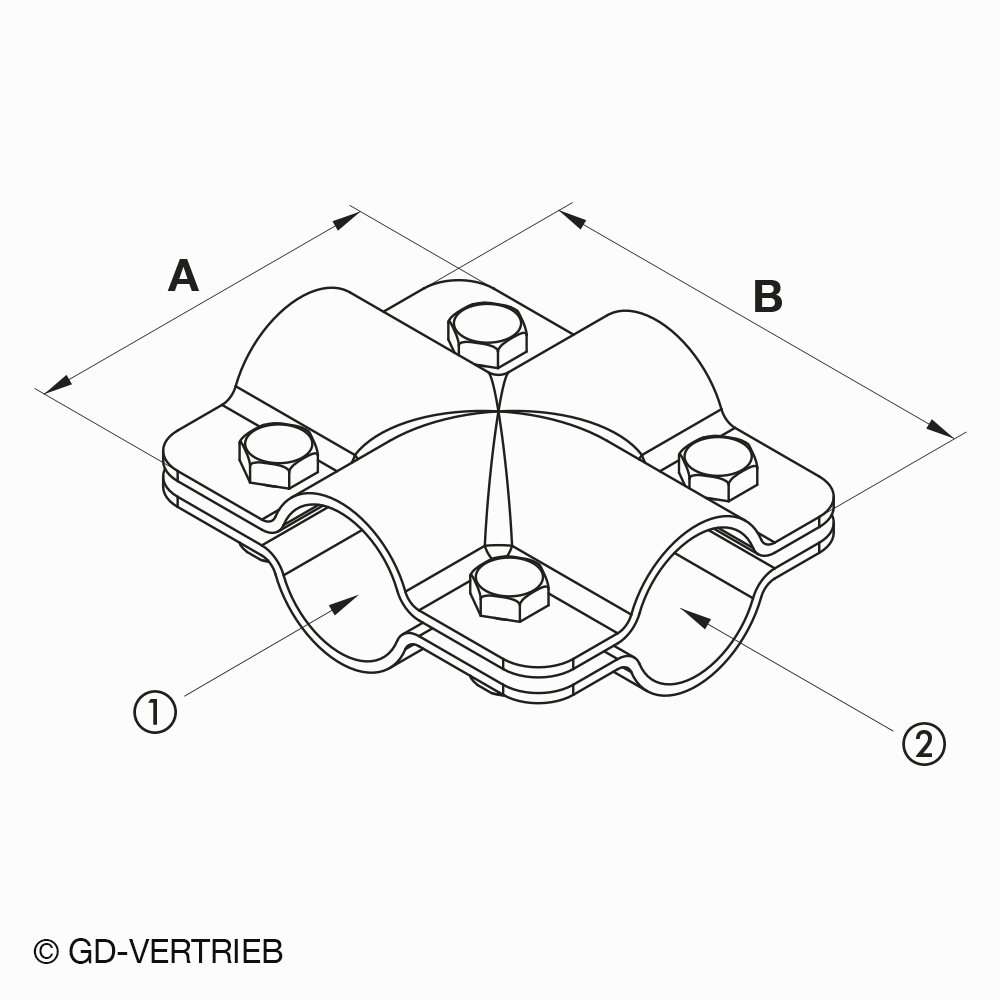

| Artikel | Rohr (1) | Rohr (2) | Schrauben (4x) | A | B | a.A. |
|---|---|---|---|---|---|---|
| 90070013 | 3/4″ | 3/4″ | M10 x 20 | 100 | 100 | |
| 90070023 | 1″ | 1″ | M10 x 20 | 100 | 100 | |
| 90070033 | 1 1/4″ | 1″ | M10 x 20 | 100 | 125 | |
| 90070043 | 1 1/4″ | 1 1/4″ | M10 x 25 | 110 | 145 | |
| 90070053 | 1 1/2″ | 1 1/4″ | M10 x 25 | 110 | 135 | |
| 90070063 | 1 1/2″ | 1 1/2″ | M10 x 25 | 115 | 135 | |
| 90070073 | 2″ | 1 1/4″ | M10 x 25 | 120 | 145 | |
| 90070083 | 2″ | 1 1/2″ | M10 x 25 | 120 | 145 | |
| 90070093 | 2″ | 2″ | M10 x 25 | 135 | 155 | |
| 90070143 | 2 1/2″ | 1 1/2″ | M10 x 25 | 150 | 180 | |
| 90070133 | 2 1/2″ | 2″ | M12 x 35 | 140 | 170 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
