Artikelnummer: PG030
Lieferzeit:

1-3 Werktage

Verfügbarkeit:




7,00 17,71

Auswahl zurücksetzen

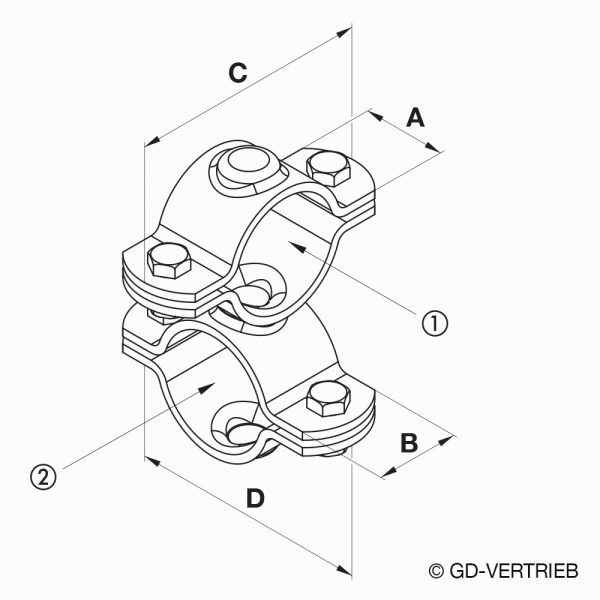

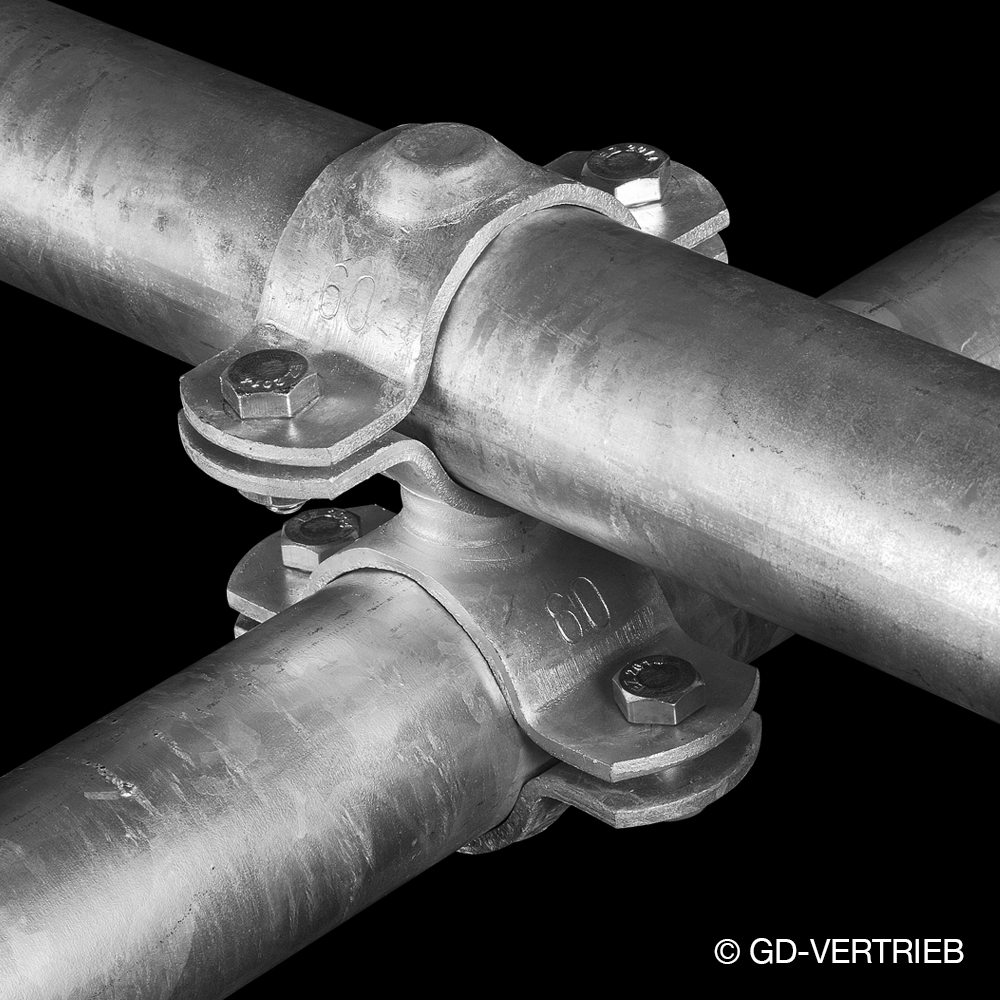

Die Querschelle – geschweißt wird zur kreuzweisen Verbindung von zwei Rohren übereinander verwendet. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Mit Hilfe der vier mitgelieferten Sechskantschrauben werden die Halbschellen mit dem geschweißten Mittelteil verbunden. Die Kanten im Bereich der Schrauben sind abgerundet. Die Schweißnaht ist empfindlich gegen hohe Belastungen, insbesondere Schwingungen. In solchen Fällen prüfen Sie bitte mit Hilfe des PRODUKTFINDERS, ob nicht ein anderes Produkt ohne Schweißnaht geeigneter ist.

Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

Artikel Rohr (1) Rohr (2) Schrauben (4x) A B C D a.A.
90300143 1″ 1″ M10 x 25  35  35  95 95
90300153 1 1/4″ 1″ M10 x 25  45  35  115 95
90300013 1 1/4″ 1 1/4″ M10 x 25  45 45   115 115
90300023 1 1/4″ 51mm M10 x 25  45 45   115 121  X
90300033 1 1/4″ 64mm M10 x 25  45 45   115 132  X
90300163 1 1/2″ 1″ M10 x 25  45 35   120 95
90300043 1 1/2″ 1 1/4″ M10 x 25  45 45   120 115
90300053 1 1/2″ 1 1/2″ M10 x 25  45 45   120 120
90300203 2″ 1″ M10 x 25  45 35   130 95
90300063 2″ 1 1/4″ M10 x 25  45 45   130 115
90300073 2″ 1 1/2″ M10 x 25  45 45   130 120
90300083 2″ 2″ M10 x 25  45 45   130 130
90300223 2 1/2″ 1″ M10 x 25  45 35   152 95
90300193 2 1/2″ 1 1/4″ M10 x 25  40 45   152 115
90300093 2 1/2″ 1 1/2″ M10 x 25  40 45   152 120
90300103 2 1/2″ 2″ M10 x 25  40 45   152 130
90300113 2 1/2″ 2 1/2″ M10 x 25  40 45   152 152
90300423 3″ 1″ M10 x 30  40 35  175 95  X
90300663 3″ 1 1/4″ M10 x 35  40 45  175 115 X
90300393 3″ 1 1/2″ M10 x 30  40 45  175 120
90300123 3″ 2″ M10 x 30  40 45   175 130
90300213 3″ 2 1/2″ M10 x 30  40 45  175 152
90300133 3″ 3″ M10 x 30  40 40  175 175
90300233 3 1/2″ 1 1/4″ M10 x 35  40 45   187 115
90300543 3 1/2″ 1 1/2″ M10 x 35  40 45   187 120
90300503 3 1/2″ 2″ M10 x 35  40 45   187 130
90300603 3 1/2″ 2 1/2″ M10 x 35  40 45   187 152
90300533 4″ 1 1/4″ M10 x 40  40 45   215 115  X



Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
