Die T-Schelle – geschlossen – Comfort dient zur T-förmigen Verbindung von zwei Rohren. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Das abzweigende Rohr (2) ist stets kleiner oder gleich groß wie das durchgehende Rohr (1). Die Schelle muss über das durchgehende Rohr (1) geschoben werden, danach wird das abzweigende Rohr (2) eingeschoben. Mit Hilfe der beiden mitgelieferten Sechskantschrauben wird die Schelle fixiert. Die Kanten der Schelle sind im Bereich der Sechskantschrauben stark abgeschrägt. Bei Bedarf kann das abzweigende Rohr mit bis zu zwei Durchgangsschrauben zusätzlich fixiert werden. Ferner verfügt die Schelle über mehrere Bohrungen im Bereich des durchgehenden Rohres, wo z.B. Bohrschrauben zur Lagefixierung eingesetzt werden können.
Diese Artikel sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

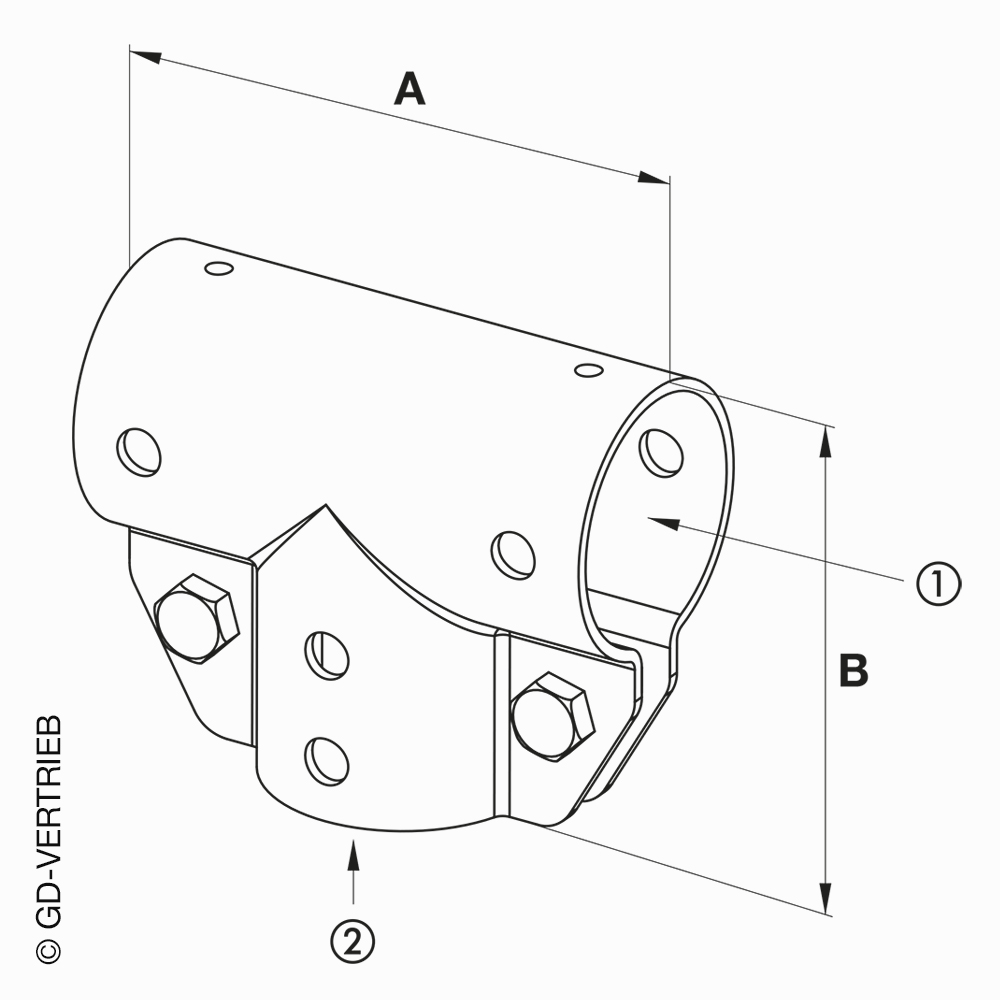

| Artikel | Rohr (1) | Rohr (2) | Schrauben (2x) | A | B | a.A. |
|---|---|---|---|---|---|---|
| 90010223 | 2″ | 1″ | M10 x 35 | 135 | 104 | X |
| 90010233 | 2″ | 1 1/4″ | M10 x 35 | 135 | 106 | X |
| 90010243 | 2″ | 1 1/2″ | M10 x 35 | 135 | 106 | X |
| 90010253 | 2″ | 2″ | M10 x 35 | 135 | 112 | X |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

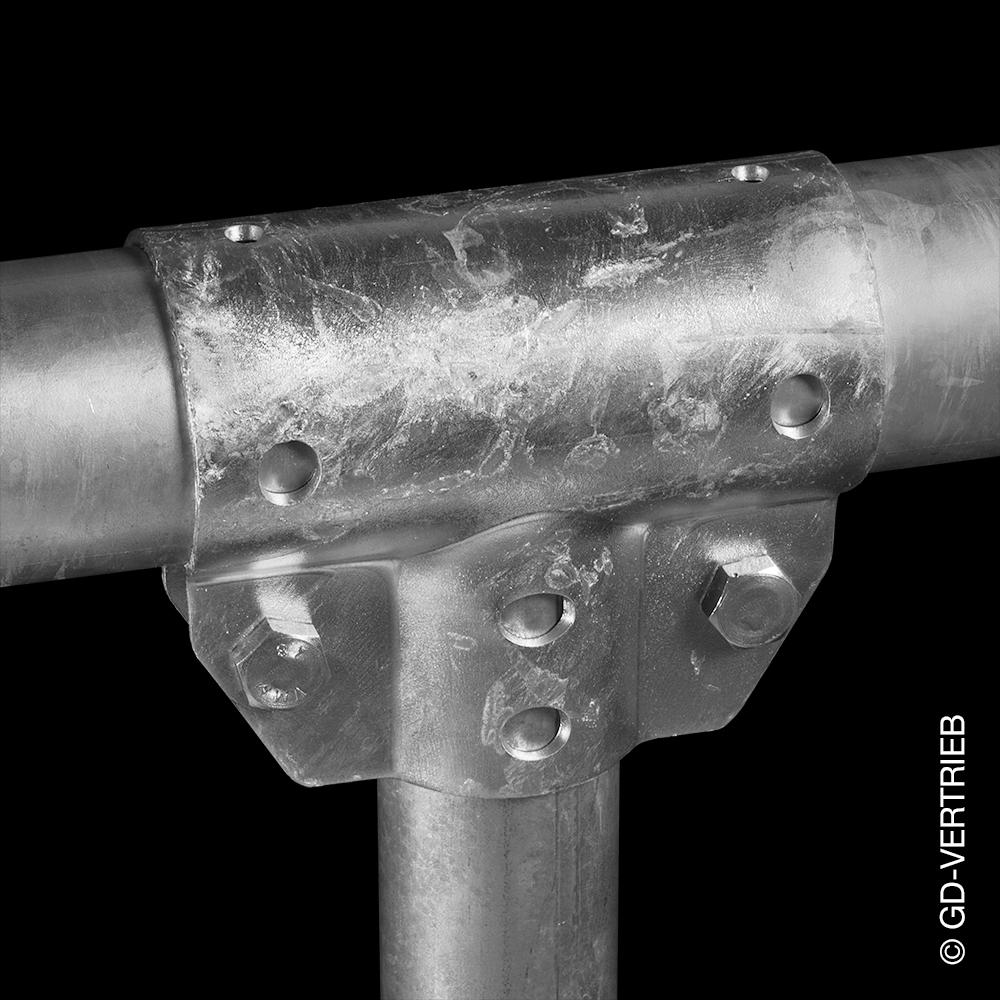

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
