Artikelnummer: PG005Q
Lieferzeit:

auf Anfrage

Verfügbarkeit:




48,36

Leeren

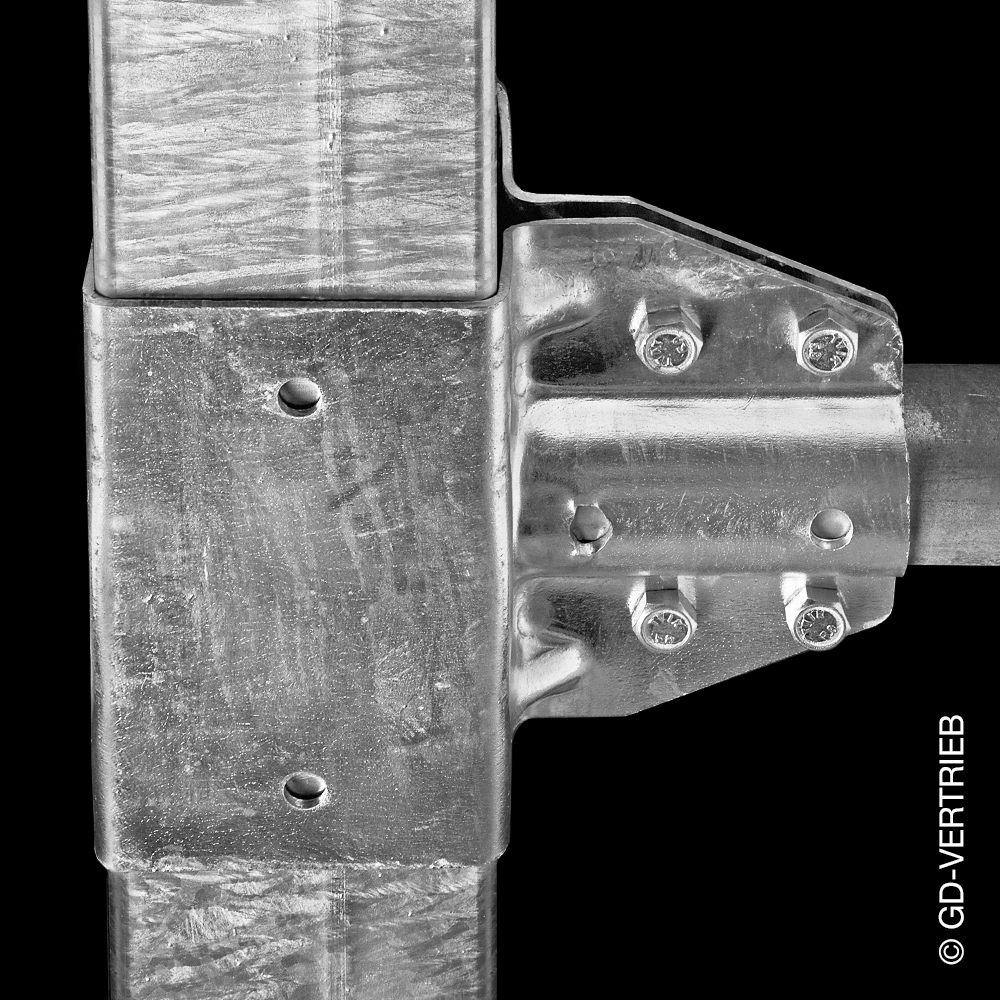

Die T-Schelle – geschlossen – für Quadratrohr dient zur T-förmigen Befestigung von einem Rohr an einem Quadratrohr. Diese Schelle wird aus 5 mm-Stahlblech gepresst und ist sehr stabil! Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle.

Die Schelle wird über das Quadratrohr (1) geschoben und dann wird das abzweigende Rohr (2) eingesteckt. Anschließend wird die Schelle mit Hilfe der mitgelieferten Sechskantschrauben um beide Rohre fest geklemmt. Für die langen Sechskantschrauben müssen im Rohr (2) Querbohrungen eingebracht werden. Es wird empfohlen, die Schelle auch am Quadratrohr mit zusätzlichen Durchgangsschrauben (nicht im Lieferumfang enthalten) zu fixieren.

Dieser Artikel ist nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.

Artikel Quadratrohr (1) Rohr (2) Schrauben (4x) Schrauben (2x) A B a.A.
90050163 100 mm x 100 mm 2″ M12 x 40 M12 x 90 200 235 X

Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
