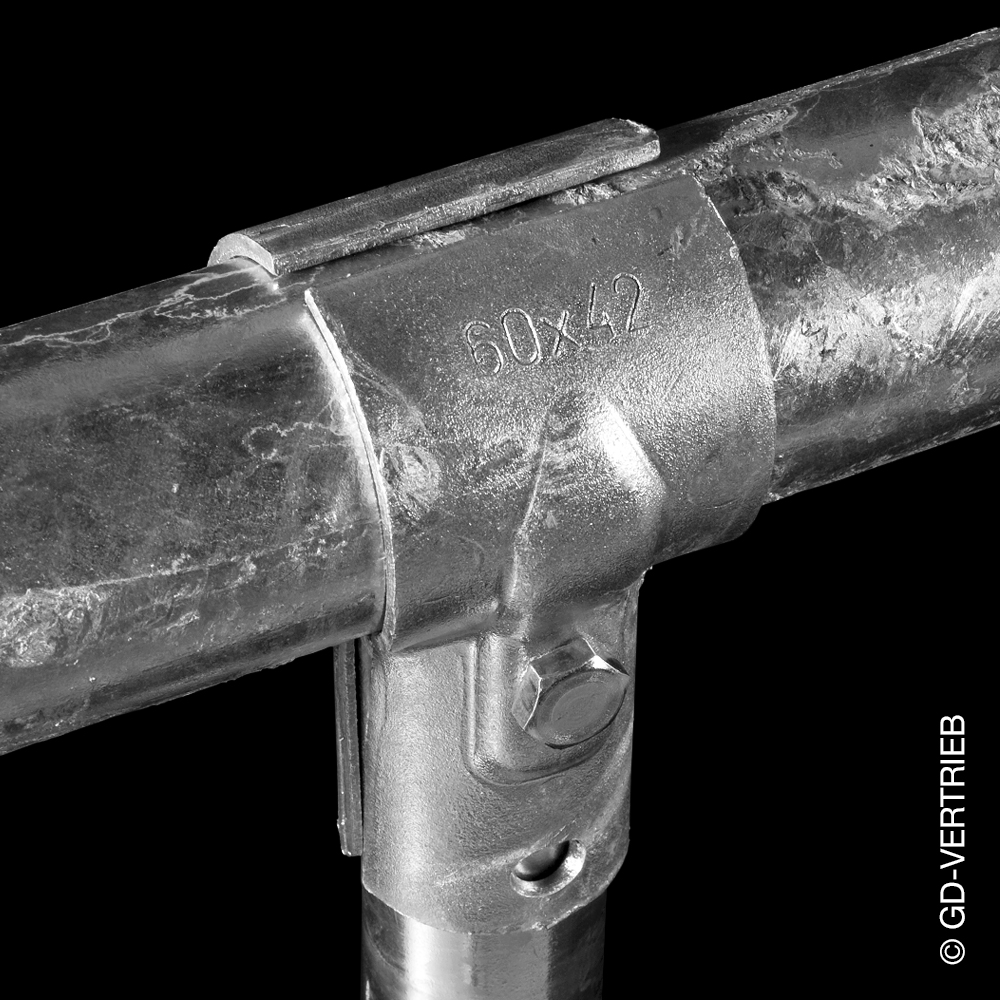

Die T-Schelle – geteilt ist die klassische Lösung zur T-förmigen Verbindung von zwei Rohren. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Die beiden Schellenhälften werden mit Hilfe der mitgelieferten Sechskantschraube oder Schlossschraube verbunden. Der Bereich um die Schraube ist als Rippe geformt, wodurch eine gute Steifigkeit erreicht wird. Einige Größen besitzen eine zusätzliche Bohrung, welche die Fixierung des abzweigenden Rohres gegen Herausziehen mit Hilfe einer Durchgangsschraube ermöglicht.
Einige Artikel-Varianten sind nur auf Anfrage erhältlich (“X” in Spalte „a.A.“). Bitte kontaktieren Sie uns bei Bedarf mittels „Frage zum Produkt“ oder per E-Mail an onlineshop@gd-vertrieb.com.
| Artikel-Nr. |
Rohr (1) |
Rohr (2) |
Schraube |
A |
B |
QB |
a.A. |
| 90030013 |
3/8″ |
3/8″ |
M8 x 35 |
30 |
60 |
|
X |
| 90030023 |
1/2″ |
3/8″ |
M8 x 35 |
30 |
68 |
|
X |
| 90030033 |
1/2″ |
1/2″ |
*M8 x 35 |
35 |
68 |
|
|
| 90030233 |
25mm |
25mm |
M8 x 40 |
40 |
80 |
|
|
| 90030043 |
3/4″ |
1/2″ |
M8 x 40 |
35 |
78 |
|
|
| 90030053 |
3/4″ |
3/4″ |
*M8 x 50 |
45 |
78 |
|
|
| 90030423 |
30mm |
30mm |
M10 x 45 |
50 |
90 |
|
X |
| 90030063 |
1″ |
1/2″ |
*M8 x 40 |
35 |
83 |
|
|
| 90030073 |
1″ |
3/4″ |
M10 x 50 |
45 |
86 |
|
|
| 90030083 |
1″ |
1″ |
*M10 x 55 |
55 |
90 |
|
|
| 90030093 |
1 1/4″ |
3/4″ |
M10 x 50 |
45 |
97 |
|
|
| 90030103 |
1 1/4″ |
1″ |
M10 x 60 |
55 |
105 |
|
|
| 90030113 |
1 1/4″ |
1 1/4″ |
*M10 x 65 |
65 |
107 |
ja |
|
| 90030483 |
1 1/4″ |
1 1/2″ |
M10 x 80 |
75 |
131 |
|
|
| 90030123 |
1 1/2″ |
3/4″ |
M10 x 50 |
45 |
108 |
ja |
|
| 90030133 |
1 1/2″ |
1″ |
M10 x 60 |
55 |
115 |
|
|
| 90030143 |
1 1/2″ |
1 1/4″ |
M10 x 70 |
65 |
115 |
|
|
| 90030153 |
1 1/2″ |
1 1/2″ |
M12 x 75 |
75 |
120 |
|
|
| 90030163 |
1 1/2″ |
2″ |
M12 x 85 |
95 |
125 |
ja |
|
| 90030203 |
2″ |
1″ |
M10 x 60 |
55 |
130 |
ja |
|
| 90030173 |
2″ |
1 1/4″ |
M10 x 70 |
65 |
125 |
ja |
|
| 90030183 |
2″ |
1 1/2″ |
M12 x 75 |
75 |
135 |
ja |
|
| 90030193 |
2″ |
2″ |
M12 x 90 |
95 |
136 |
ja |
|
| 90030493 |
2″ |
2 1/2″ |
M12 x 100 |
105 |
153 |
|
|
| 90030243 |
2 1/2″ |
1 1/2″ |
M12 x 80 |
75 |
153 |
ja |
|
| 90030213 |
2 1/2″ |
2″ |
M12 x 90 |
95 |
153 |
ja |
|
| 90030463 |
3″ |
2″ |
M12 x 90 |
95 |
185 |
ja |
|
| 90030473 |
3 1/2″ |
2″ |
M12 x 90 |
95 |
197 |
ja |
|
| 90030453 |
4 |
2″ |
M12 x 90 |
95 |
212 |
ja |
|
* Flachrundschraube / Schlossschraube
QB: Querbohrung
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

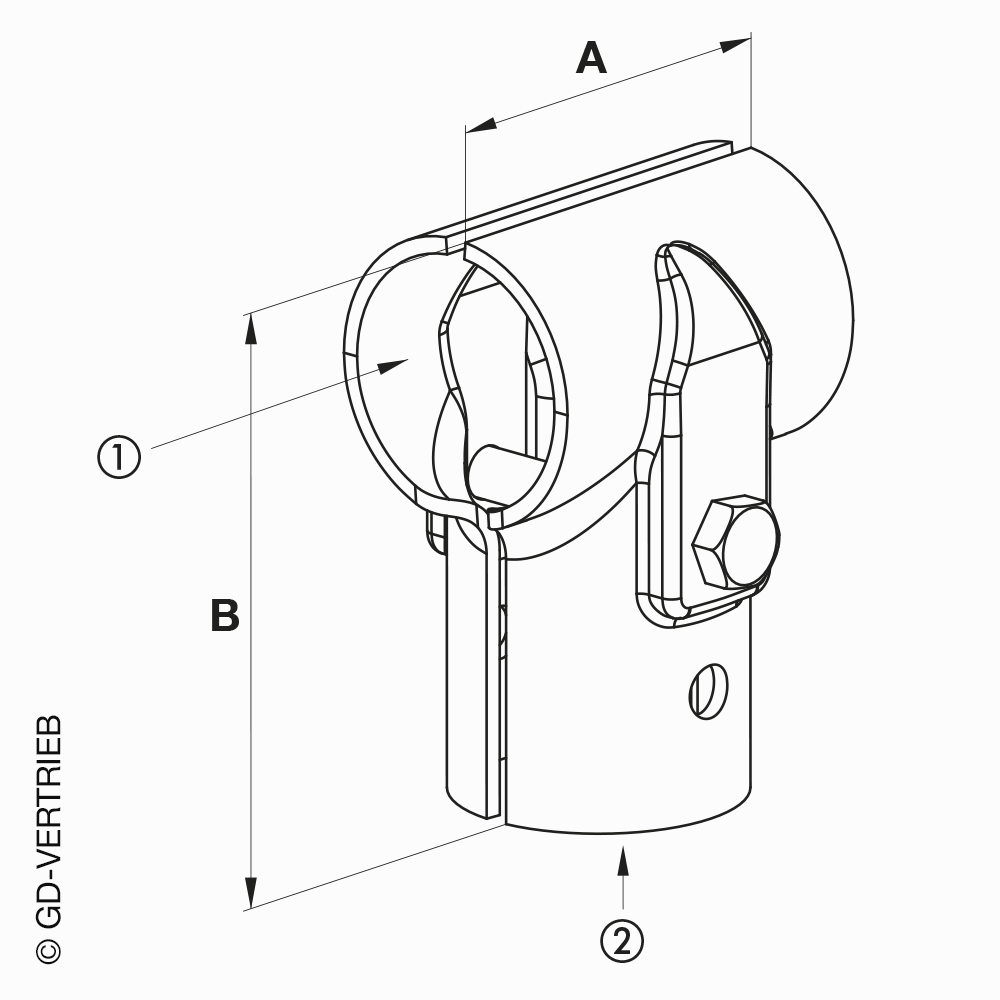

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
SICHERHEITSHINWEISE FÜR ROHRSCHELLEN
1. Bestimmungsgemäße Verwendung
Die im Onlineshop der GD-VERTRIEB GmbH (www.gd-vertrieb.com) unter der Kategorie „Rohrschellen“ angebotenen Produkte wurden für die Verwendung im Tierhaltungsbereich entwickelt, wo daraus Absperrungen und Zäune realisiert werden. Die große Produktpalette ermöglicht je nach Anforderungen eine Vielzahl von Strukturen wie z.B. Regale, Rohrrahmen, Verkaufsständer, Zeltgestänge u.v.a.m. Eine allgemeine Beschreibung zu jedem Produkt ist im Onlineshop jeweils unter dem Tab „Beschreibung“ zu finden.
Für Rohrschellen gibt es weder Angaben über zulässige Lasten noch Prüfzertifikate und deshalb ist eine Verwendung in Bereichen mit speziellen Sicherheitsanforderungen wie z.B. im Gerüstbau nicht zulässig!
Die korrekte Auswahl des Schellentyps und der Schellengröße sowie die Entscheidung über die Verwendung in anderen Bereichen als in der Tierhaltung liegt in der alleinigen Verantwortung des Kunden.
Der Kunde muss sicherstellen, dass
- die Konstruktion ausreichend stabil ist, um die eigenen Lasten sowie äußere Kräfte aufzunehmen sowie dass die passenden Schellen verwendet werden,
- das Endprodukt den geltenden Rechtsvorschriften und Normen entspricht und dass
- die Montage fachmännisch und korrekt durchgeführt wird.
2. Maßangaben
Die Produktgrößen sind auf den meisten Rohrschellen eingestempelt. Um eine korrekte Verbindung zwischen den Rohrschellen und handelsüblichen Rohren (in Zoll-Größen) sicherzustellen, müssen die Außendurchmesser der Rohre (Maß D) den in der Tabelle angegebenen Werten entsprechen.
| Produktgröße |
D (Zoll) |
D (mm) |
| 17 |
3/8“ |
17,2 |
| 21 |
½“ |
21,3 |
| 27 |
¾“ |
26,9 |
| 33 |
1“ |
33,7 |
| 42 |
1 ¼“ |
42,4 |
| 48 |
1 ½“ |
48,3 |
| 60 |
2“ |
60,3 |
| 76 |
2 ½“ |
76,1 |
| 89 |
3“ |
88,9 |
| 102 |
3 ½“ |
101,6 |
| 114 |
4“ |
114,3 |
| 140 |
5“ |
139,7 |
| 168 |
6“ |
168,3 |
| 219 |
8“ |
219,1 |
3. Anzugsmomente für Schrauben
Für die mitgelieferten Schrauben mit Muttern gelten die in der Tabelle angegebenen maximalen Anzugsmomente. Die Festigkeitsklasse der Schrauben ist im Schraubenkopf eingestempelt.
| Gewinde |
Sechskantschraube (Festigkeit 8.8) |
Flachrundschraube (Festigkeit 4.8) |
| M8 |
24 Nm |
11 Nm |
| M10 |
49 Nm |
21 Nm |
| M12 |
70 Nm (reduz.) |
38 Nm |
4. Montage
- Generell Arbeitshandschuhe tragen (Verletzungsgefahr durch scharfe Kanten und Zinkfahnen)!
- Kontrollieren, ob die Produktgrößen mit den Rohrdurchmessern übereinstimmen!
- Die Rohre so weit wie möglich in die Rohrschelle einschieben (möglichst großflächige Verbindung)!
- Die Schrauben in die dafür vorgesehenen Bohrungen einsetzen und die Muttern so stark anziehen, bis das Rohr von der Schelle fest umschlossen und stabil gehalten wird (max. Anzugsmomente siehe Punkt 3.).
- Bei Bedarf zusätzliche Querschrauben (nicht Lieferumfang) in den dafür vorgesehenen Bohrungen der Schelle montieren. Dazu muss das Rohr bei der Montage durchbohrt werden.
- Nach der Montage der Stahlrohrkonstruktion alle Verbindungen auf festen Sitz prüfen und ggf. alle Schrauben und Muttern nachziehen.
5. Wartung
Jede Stahlrohrkonstruktion kann durch äußere Belastungen sowie Witterungs- und Umwelteinflüsse beschädigt werden.
Deshalb mindestens einmal pro Jahr:
- Den Zustand aller Bauteile prüfen und dabei insbesondere auf Korrosion, Risse in Schweißnähten und Beschädigungen achten.
- Alle Schrauben nachziehen.
- Defekte Bauteile umgehend austauschen!
6. Entsorgung
Nicht mehr benötigte Rohrschellen können bei lokalen Wertstoffhöfen als Metallschrott abgegeben werden.
7. Fragen zum Produkt
Ansprechpartner für Fragen zum Produkt ist der Händler:
GD-VERTRIEB GmbH
85447 Fraunberg, Rappoltskirchen 1
E-Mail: info@gd-vertrieb.com
Im Onlineshop unter www.gd-vertrieb.com kann man zu jedem Produkt direkt eine Frage stellen.
8. Hersteller
Serena Manuel S.p.A.
I-42045 Luzzara (RE), Via F. Parri, 28
kontakt@serenamanuel.com
