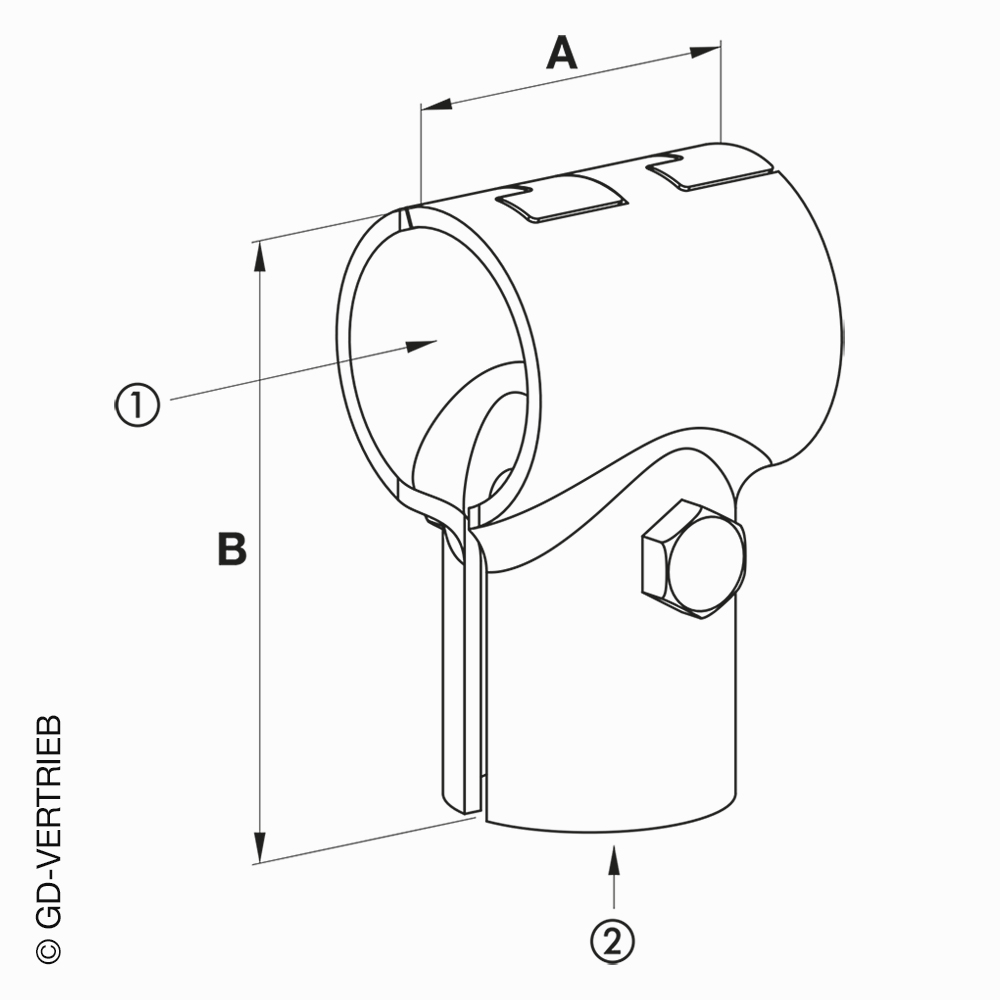

Die T-Schelle – verzahnt dient zur T-förmigen Verbindung von zwei Rohren. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Das abzweigende Rohr (2) ist stets kleiner oder gleich groß wie das durchgehende Rohr (1). Die beiden Schellenhälften werden mit Hilfe der mitgelieferten Sechskantschraube verbunden. Die Verzahnung verhindert ein „Öffnen“ der Schelle um das durchgehende Rohr (1). Einige Größen besitzen eine zusätzliche Querbohrung, welche die Fixierung des abzweigenden Rohres gegen Herausziehen mit Hilfe einer Durchgangsschraube ermöglicht.
| Artikel | Rohr (1) | Rohr (2) | Schraube | A | B | QB |
|---|---|---|---|---|---|---|
| 90240013 | 1 1/4″ | 3/4″ | M10 x 25 | 45 | 93 | |
| 90240113 | 1 1/4″ | 1″ | M10 x 55 | 55 | 110 | ja |
| 90240023 | 1 1/4″ | 1 1/4″ | M10 x 60 | 65 | 110 | |
| 90240033 | 1 1/2″ | 1 1/4″ | M10 x 60 | 65 | 110 | |
| 90240093 | 1 1/2″ | 1 1/2″ | M12 x 75 | 75 | 115 | |
| 90240073 | 2″ | 1″ | M10 x 55 | 55 | 130 | ja |
| 90240043 | 2″ | 1 1/4″ | M10 x 60 | 65 | 115 | |
| 90240083 | 2″ | 1 1/2″ | M12 x 75 | 75 | 130 | ja |
| 90240063 | 2″ | 2″ | M12 x 85 | 90 | 140 | ja |
| 90240053 | 2 1/2″ | 2″ | M12 x 85 | 95 | 155 | ja |
| 90240163 | 3″ | 2″ | M12 x 90 | 95 | 175 | ja |
| 90240173 | 3 1/2″ | 2″ | M12 x 90 | 95 | 190 | ja |
| 90240183 | 4″ | 2″ | M12 x 90 | 95 | 205 | ja |
QB: Querbohrung
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

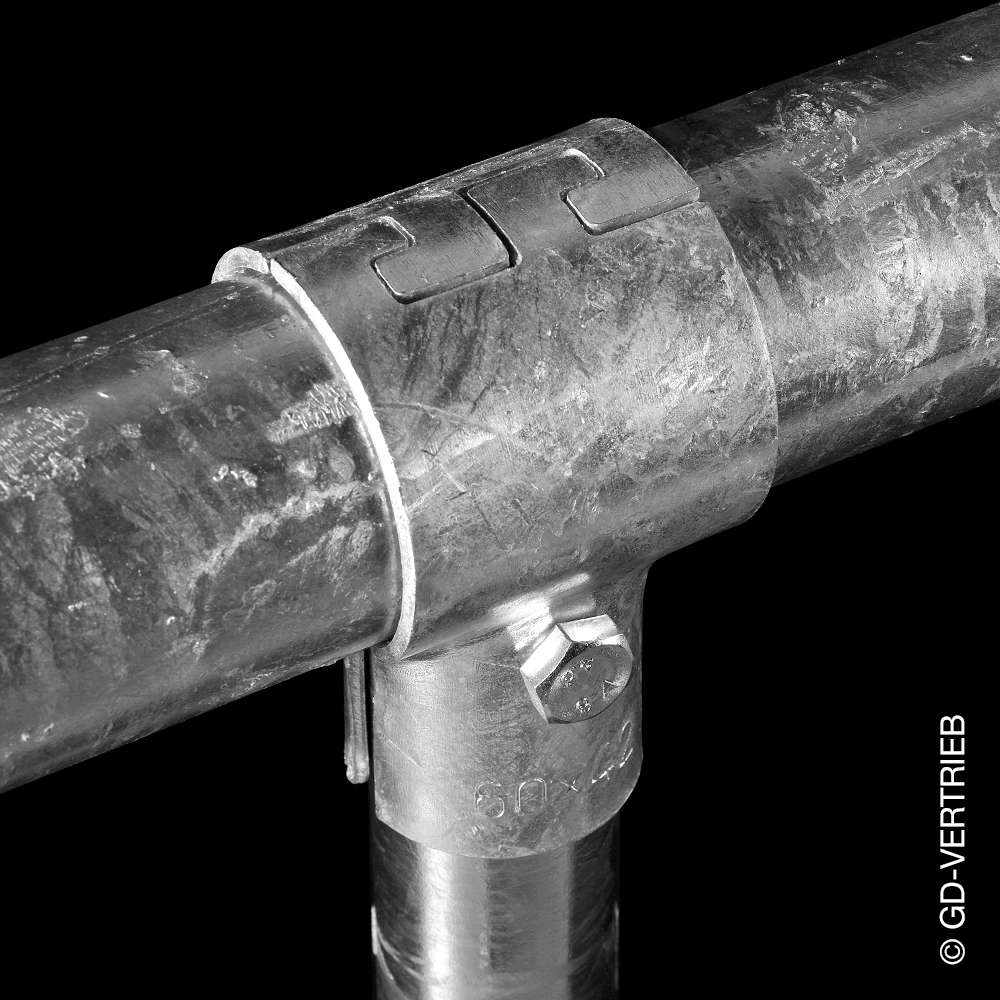

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
