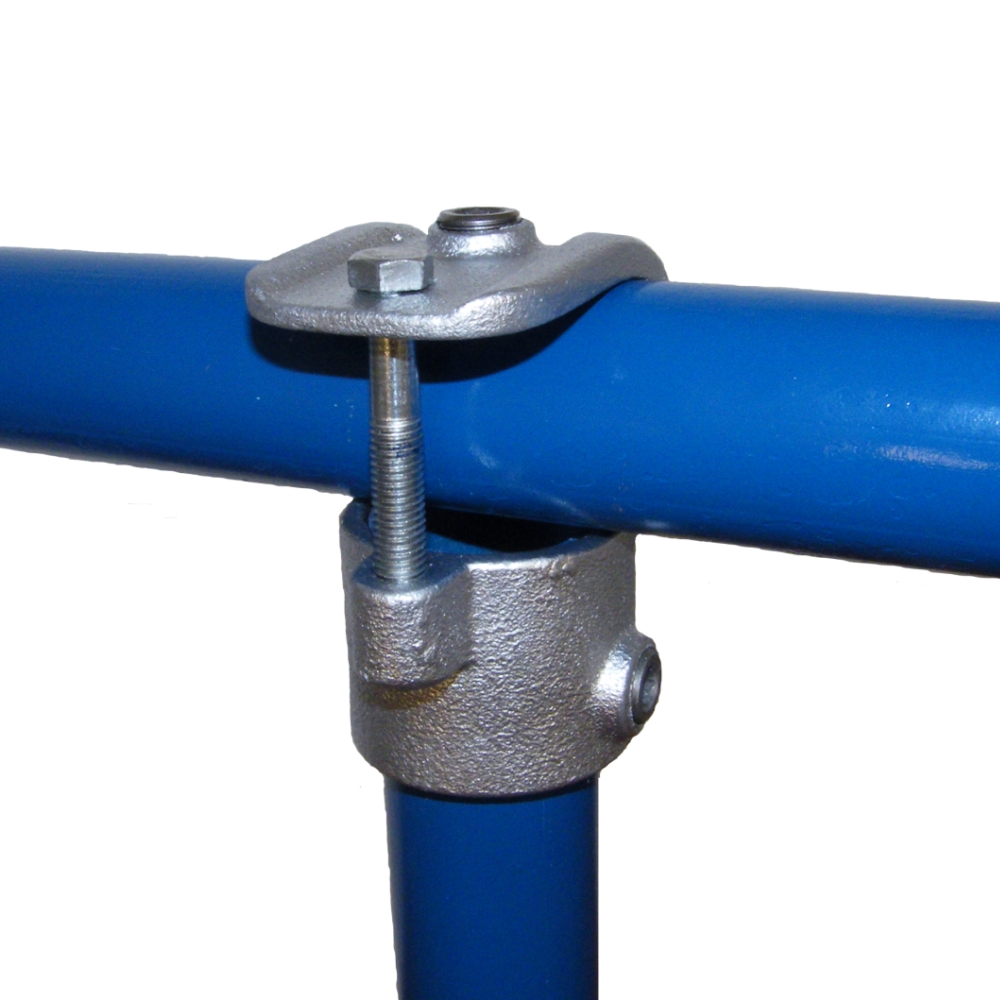

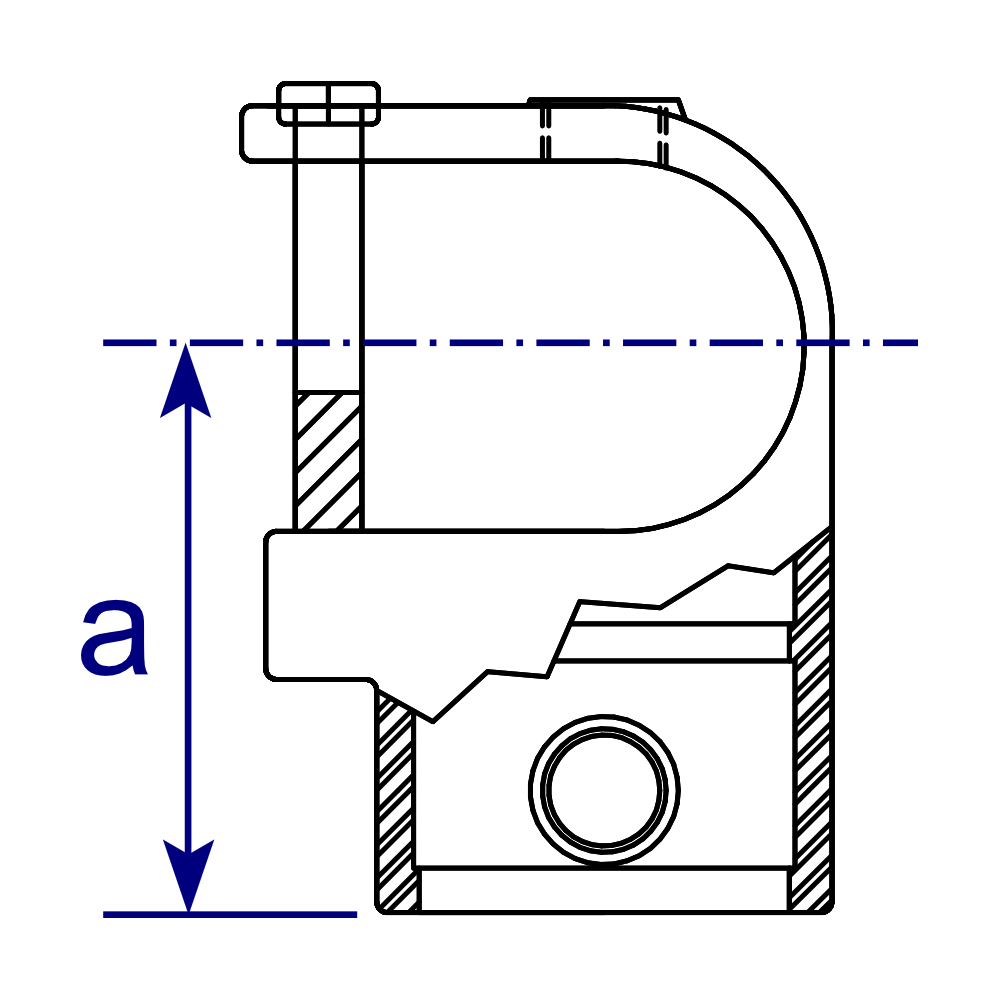

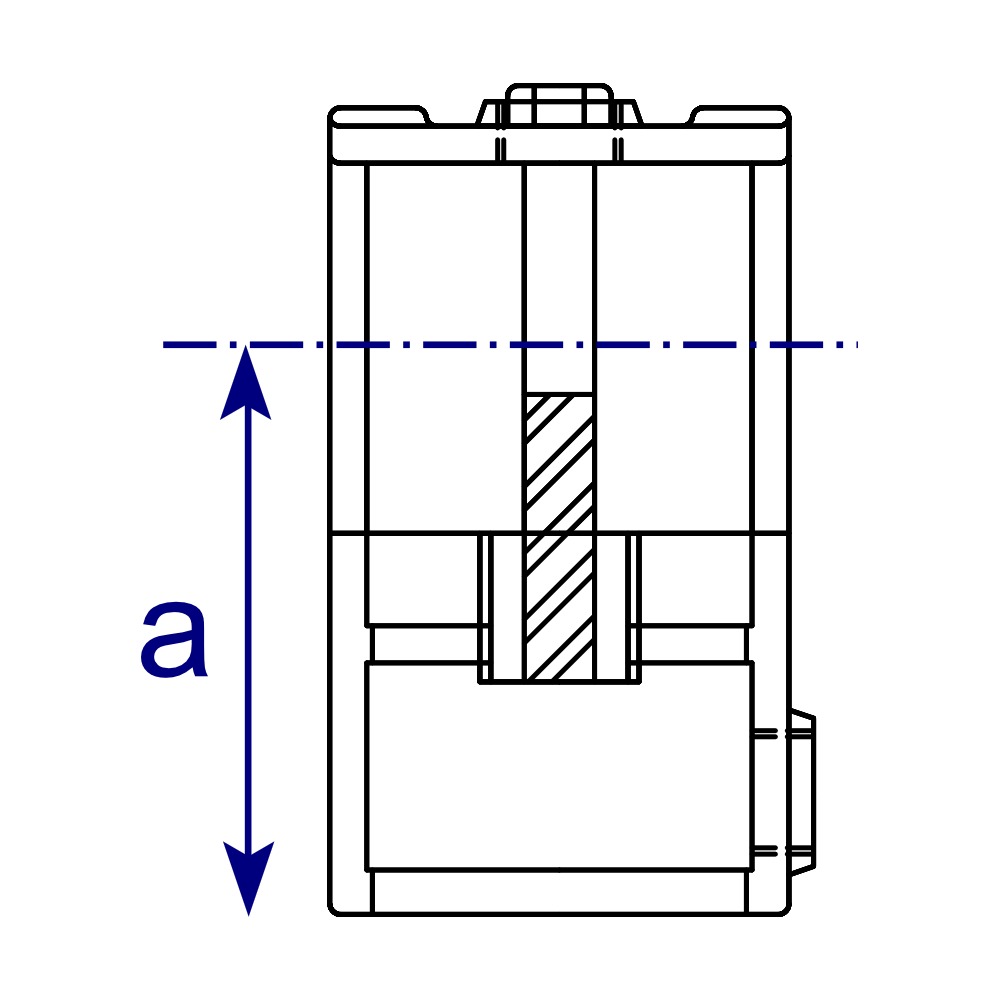

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. Es können nur Rohre mit gleichem Außendurchmesser miteinander verbunden werden, Maße siehe Tabelle bzw. Grafik. Die Fixierung der Rohre erfolgt mit Hilfe von Klemmschrauben und einer Sechskantschraube (werden mitgeliefert).
| Artikel | Rohr (1) | A |
|---|---|---|
| 803206 | 1″ | 53 |
| 803207 | 1 1/4″ | 67 |
| 803208 | 1 1/2″ | 77 |
| 803209 | 2″ | 91 |
