Die Türangel erzeugt in Verbindung mit der Türöse einen Gelenkpunkt z.B. für eine leichte Türe aus Stahlrohren (siehe Bild). Türangel und Türöse können an Rohren mit verschiedenen Nennweiten befestigt werden, verfügbare Maße und Hauptabmessungen siehe Tabelle. Die Teile sind feuerverzinkt. Die Befestigungsschrauben werden mitgeliefert.
| Artikel | Rohr (1) | Schrauben | A | B | C |
|---|---|---|---|---|---|
| 90180133 | 3/4″ | 2x M8 x 20 | 100 | 110 | 45 |
| 90180153 | 1″ | 1x M10 x 20 + 1x M10 x 25 | 105 | 110 | 50 |
| 90180173 | 1 1/4″ | 1x M10 x 20 + 1x M10 x 25 | 115 | 110 | 55 |
| 90180193 | 1 1/2″ | 1x M10 x 20 + 1x M10 x 25 | 120 | 110 | 60 |
| 90180213 | 2″ | 2x M10 x 20 | 145 | 110 | 70 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

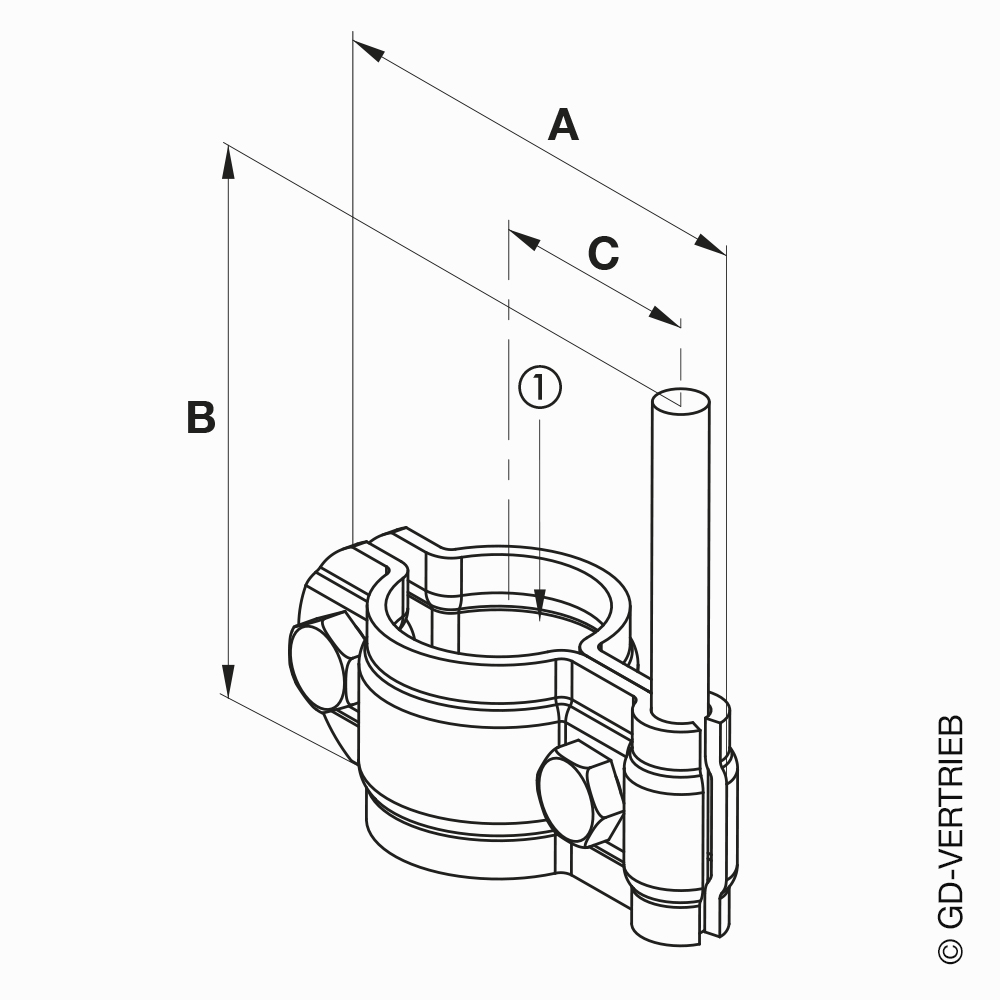

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
