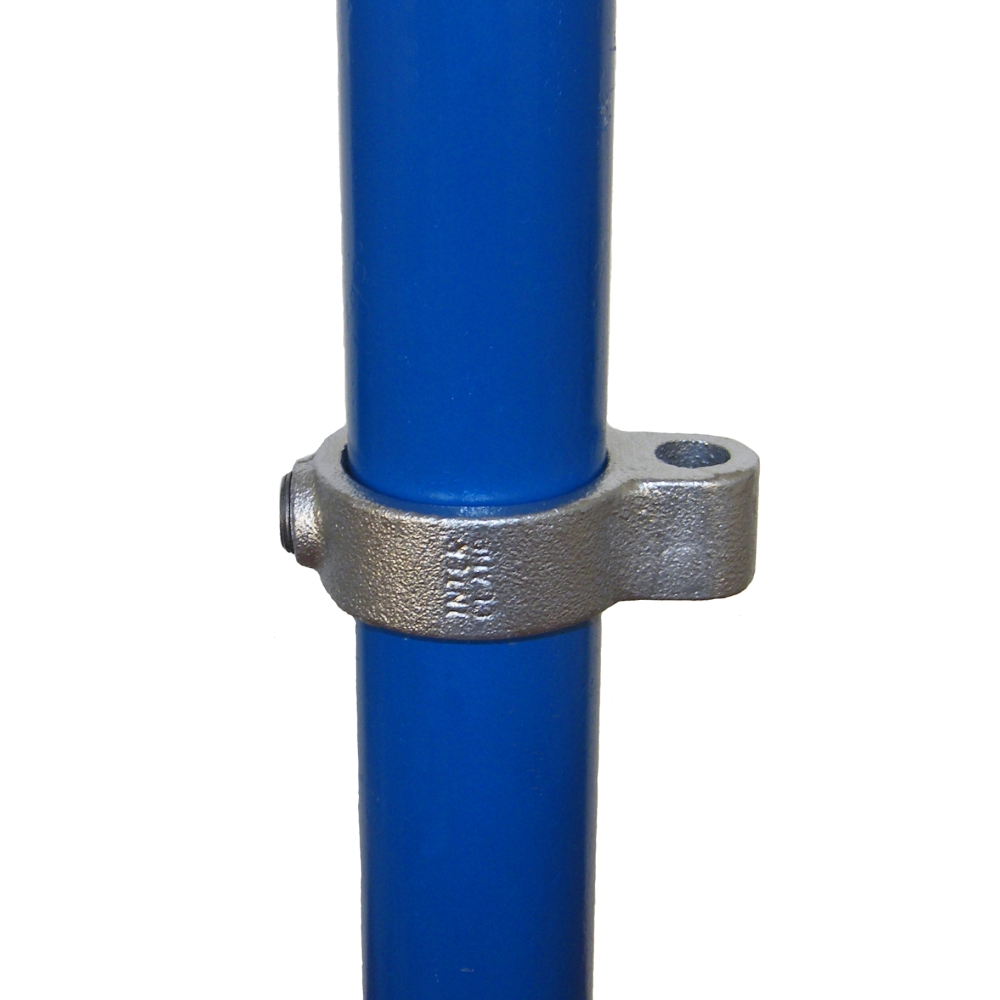

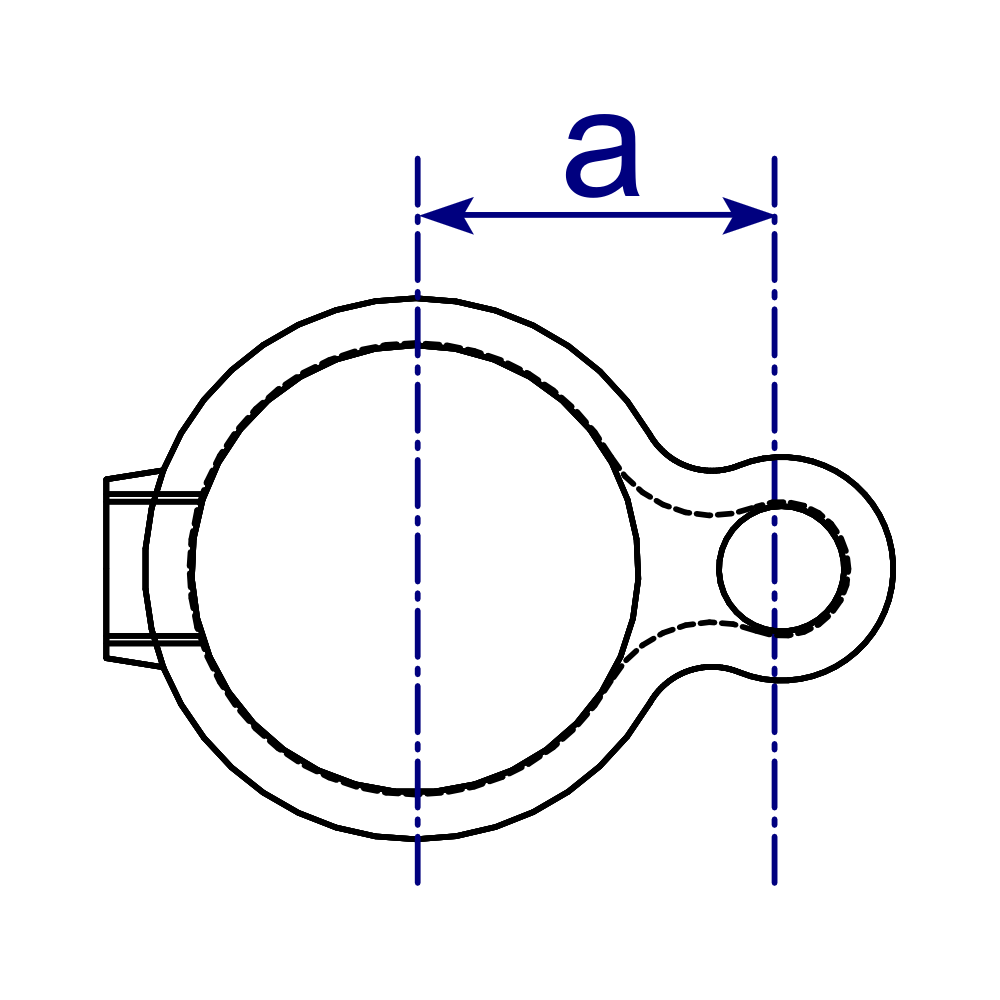

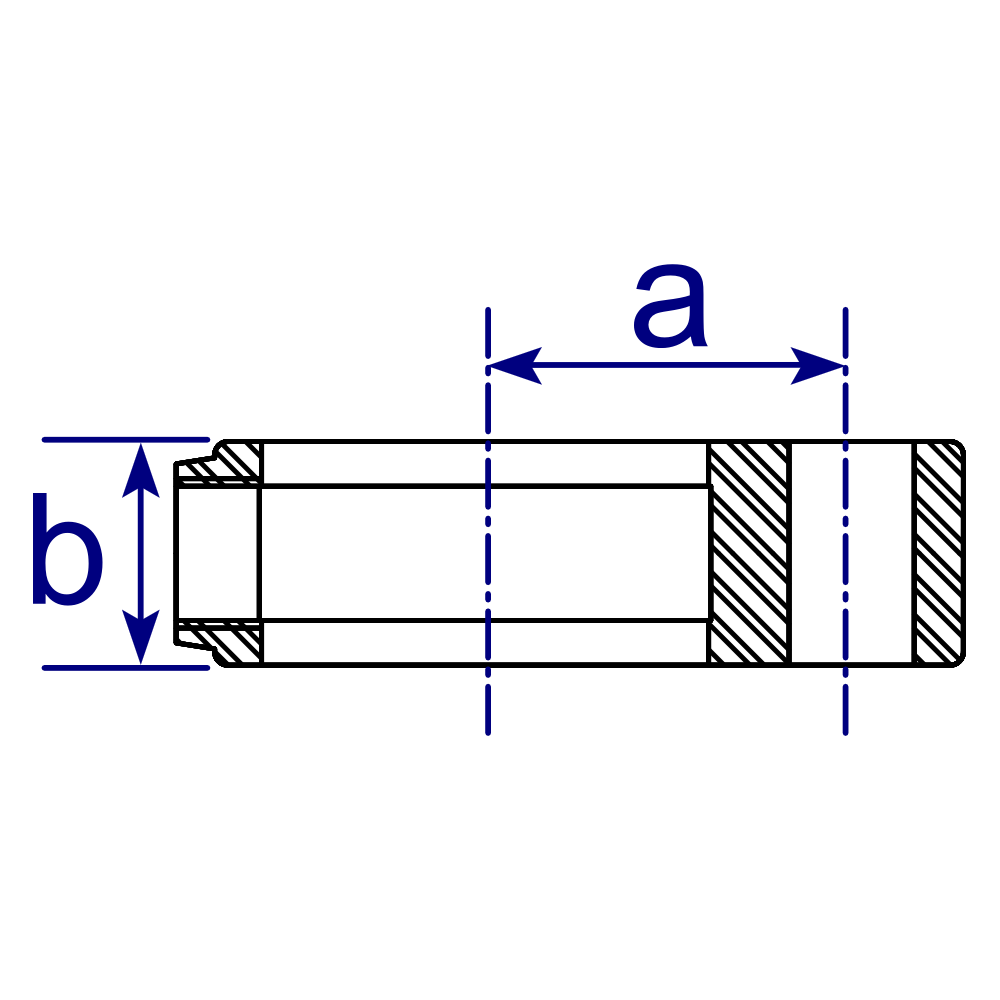

Das Foto zeigt den Aufbau und die Funktion dieses Rohrverbinders. In Verbindung mit der Türöse (A62) kann ein Dreh- und Angelpunkt für eine Türe erzeugt werden. Maße siehe Tabelle bzw. Grafik. Die Fixierung des Rohrs erfolgt mit Hilfe einer Klemmschraube (wird mitgeliefert).
| Artikel | Rohr | A | B |
|---|---|---|---|
| 806006 | 1″ | 33 | 26 |
| 806007 | 1 1/4″ | 38 | 25 |
| 806008 | 1 1/2″ | 41 | 25 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
