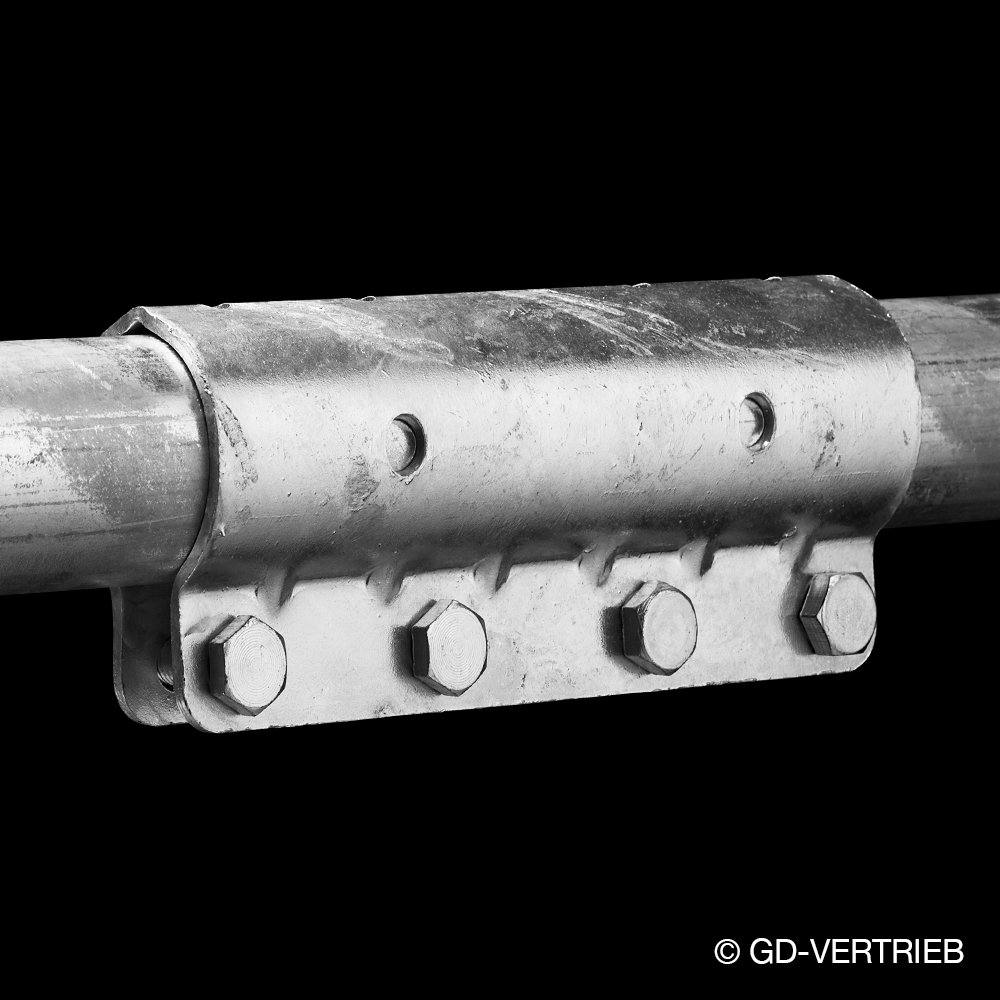

Mit der Verbindungsschelle – schwere Ausführung können zwei Rohre gleicher Größe fluchtend miteinander verbunden werden. Sie ist feuerverzinkt, verfügbare Größen und Hauptabmessungen siehe Tabelle. Diese Schelle wird aus Material der Stärke 3 mm gefertigt und ist sehr stabil! Beide Rohre werden mit Hilfe der vier mitgelieferten Schrauben geklemmt. Zusätzlich sind Bohrungen (QB) vorhanden, an denen z.B. mittels einer Bohrschraube (nicht Lieferumfang!) ein Herausziehen der Rohre verhindert werden kann.

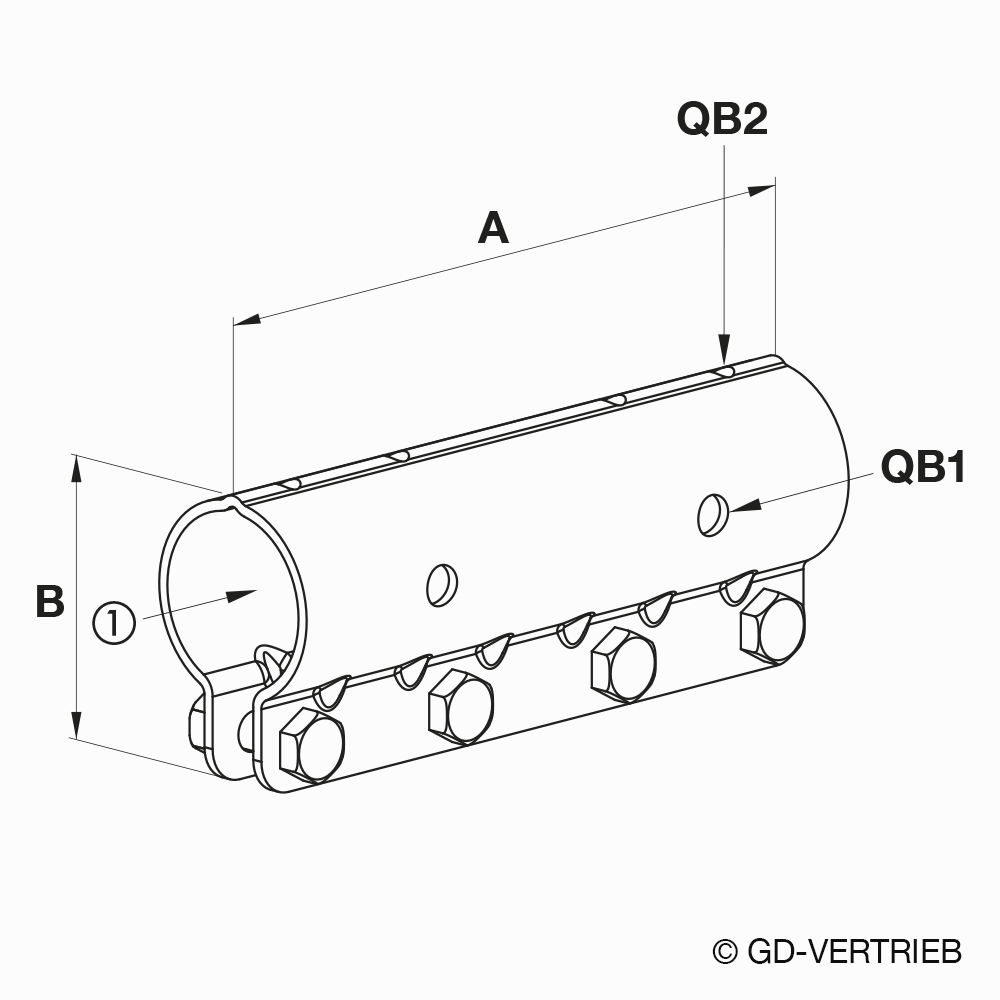

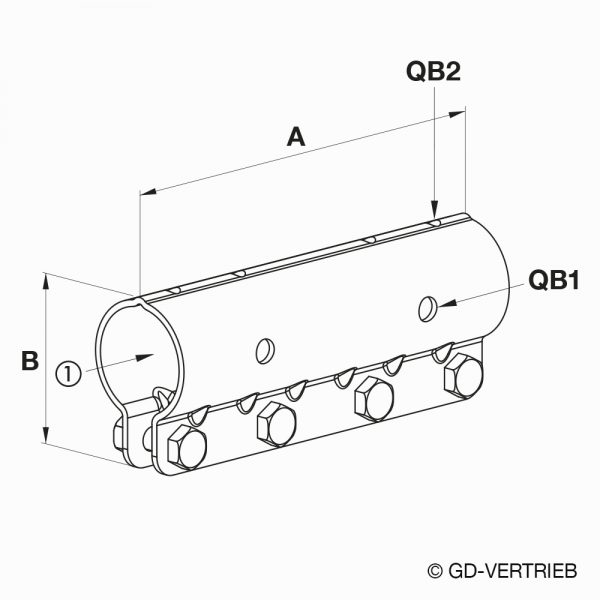

| Artikel | Rohr (1) – 2x | Schrauben (4x) | A | B | QB1 | QB2 |
|---|---|---|---|---|---|---|
| 90320013 | 1 1/4″ | M10 x 35 | 200 | 74 | 10,0 | 5,5 |
| 90320023 | 1 1/2″ | M10 x 35 | 200 | 80 | 10,0 | 5,5 |
| 90320033 | 2″ | M10 x 35 | 200 | 92 | 10,5 | 6,0 |
| 90320043 | 2 1/2″ | M10 x 45 | 200 | 108 | 10,5 | 6,0 |
QB: Querbohrung
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
