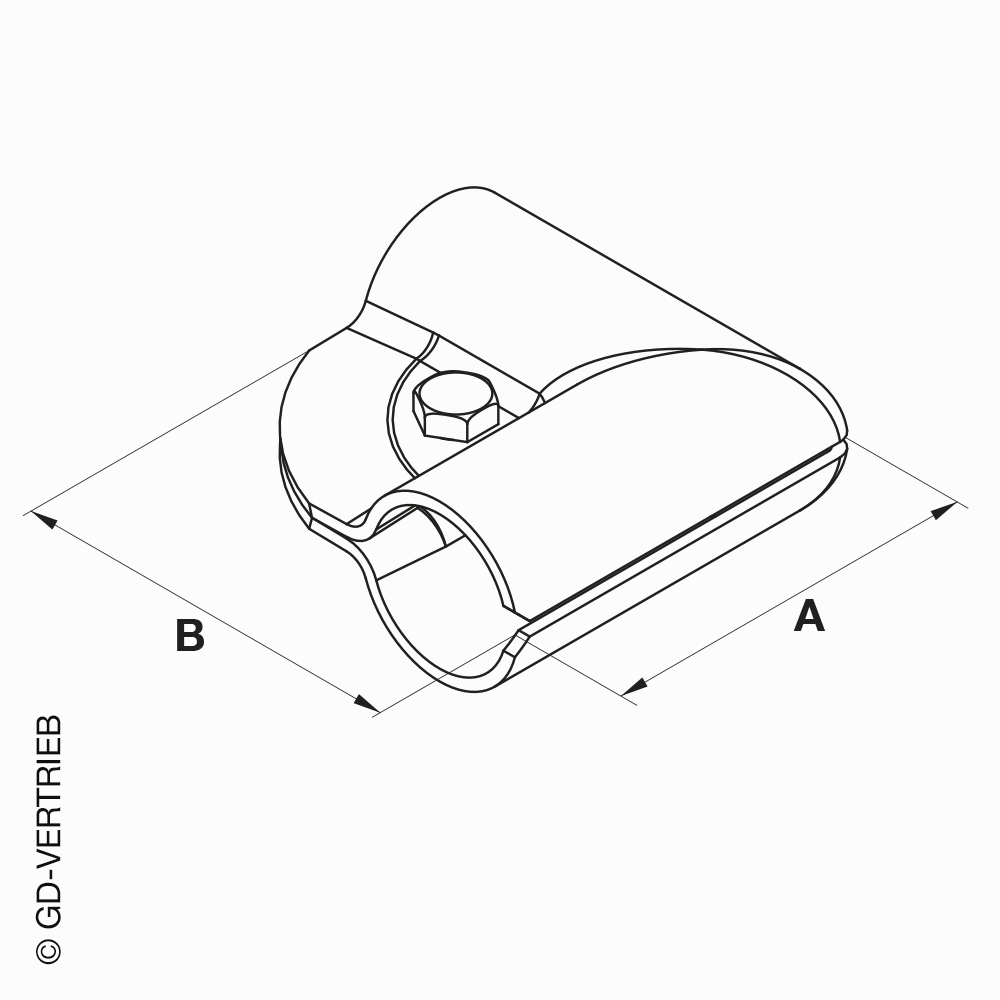

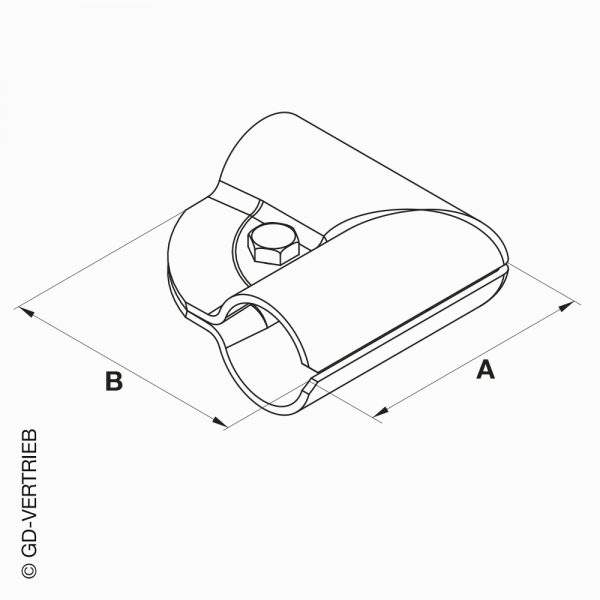

Die Winkelschelle 90° wird zur Verbindung von zwei Rohren in einem Eckpunkt verwendet. Verfügbare Größen und Hauptabmessungen siehe Tabelle. Die beiden Schellenhälften werden mit Hilfe der mitgelieferten Sechskantschraube fest verschraubt. Die inneren Kanten im Bereich der Schraube sind abgerundet und auch nach außen ist die Winkelschelle formschön ausgeführt. Sie eignet sich deshalb z.B. für Werbebanner-Rahmen.
Bitte beachten: Die Rohre werden nur dann gut geklemmt, wenn sie kein Untermaß haben (siehe Rohrgrößentabelle) und keines der beiden Rohre bis in die “Ecke der Schelle” eingeschoben wird!
| Artikel | Rohr (1) | Schraube | A | B |
|---|---|---|---|---|
| 90250013 | 3/4″ | M10 x 20 | 90 | 90 |
| 90250023 | 1″ | M10 x 20 | 90 | 90 |
| 90250033 | 1 1/4″ | M10 x 20 | 110 | 110 |
| 90250043 | 1 1/2″ | M10 x 25 | 110 | 110 |
| 90250053 | 2″ | M10 x 25 | 130 | 130 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.

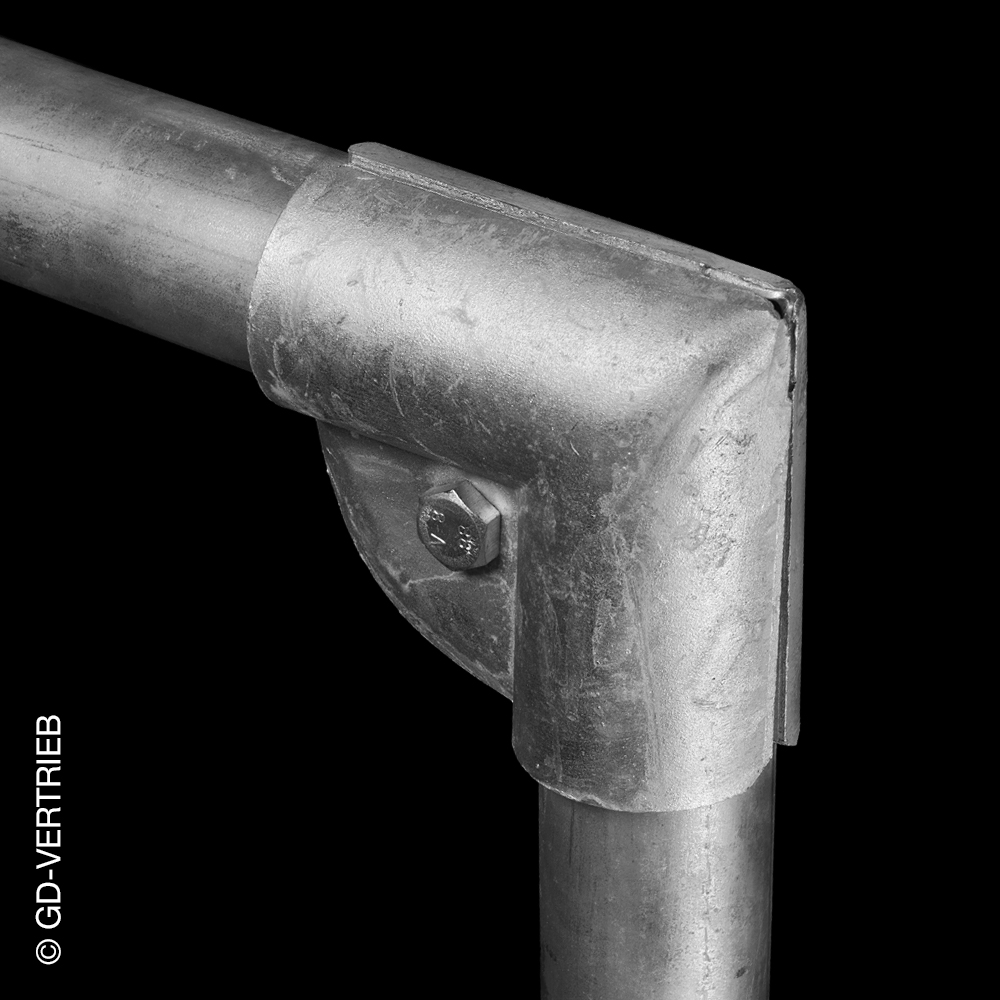

Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
