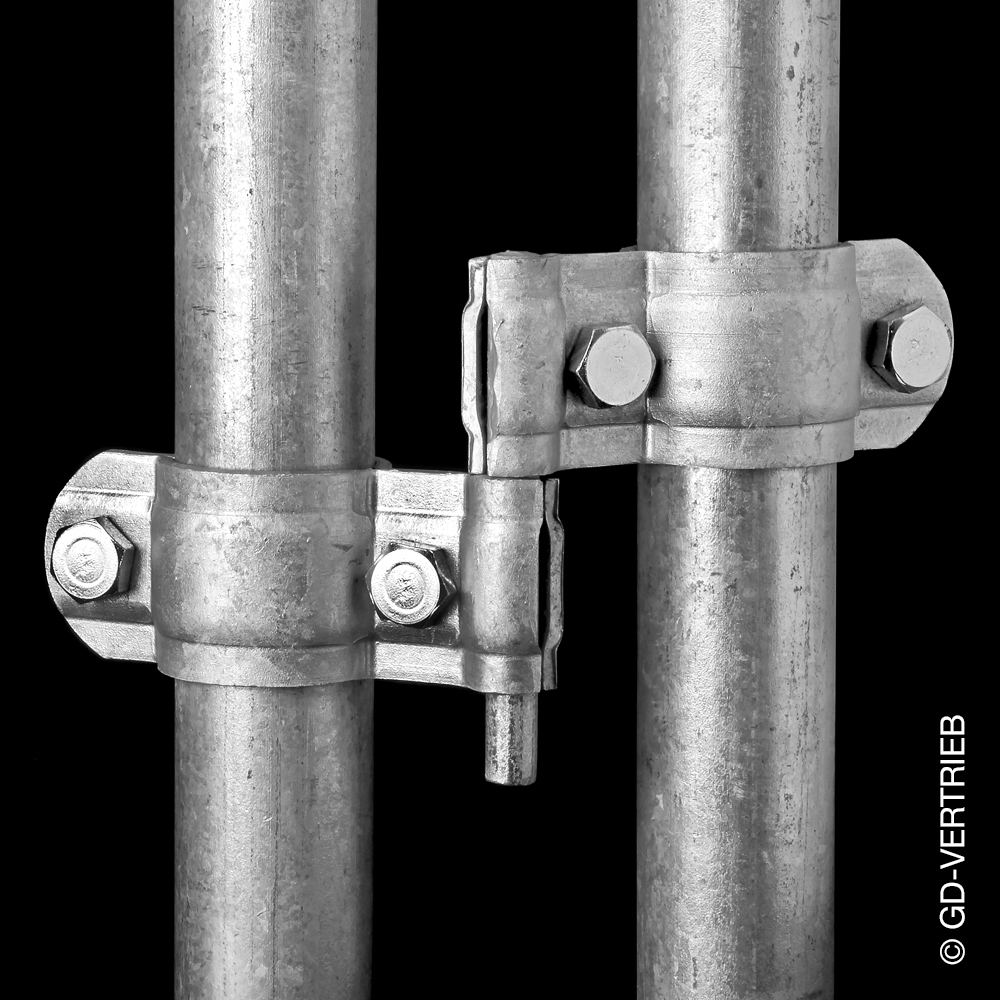

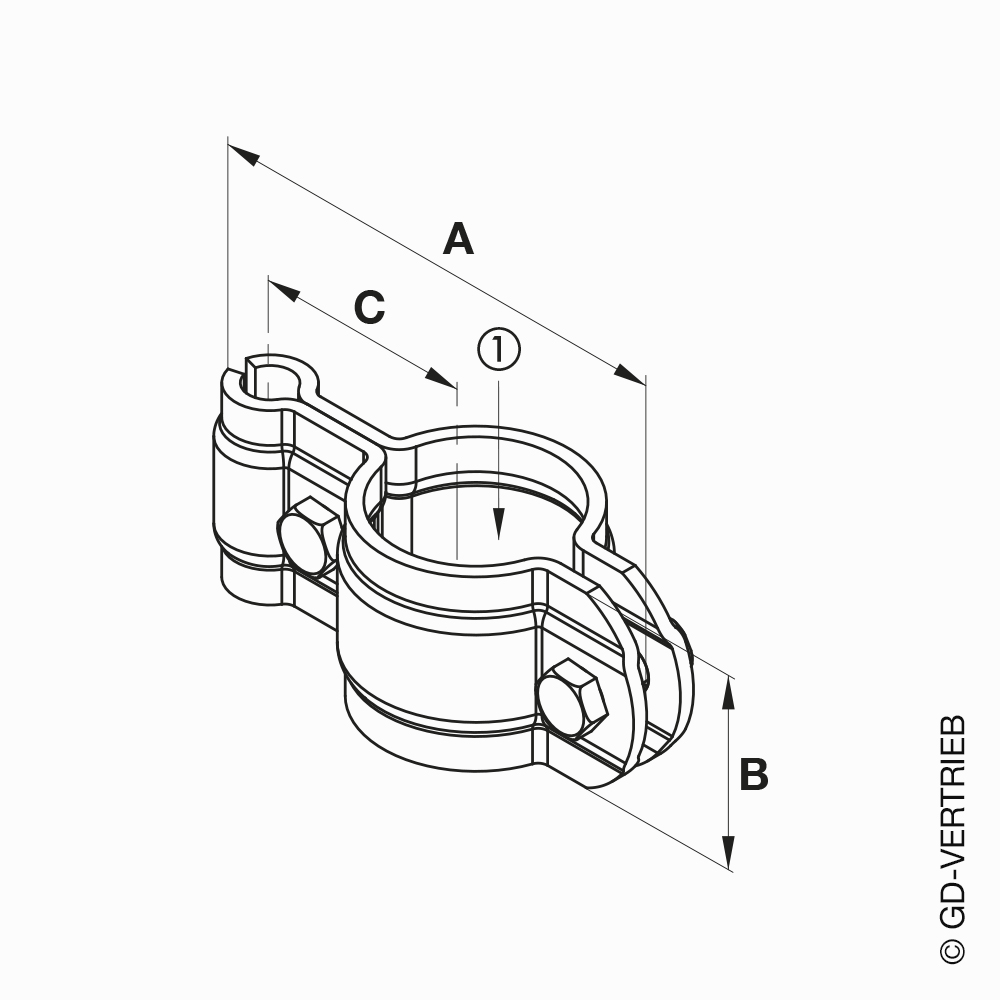

Die Türöse erzeugt in Verbindung mit der Türangel einen Gelenkpunkt z.B. für eine leichte Türe aus Stahlrohren (siehe Bild). Türangel und Türöse können an Rohren mit verschiedenen Nennweiten befestigt werden, verfügbare Maße und Hauptabmessungen siehe Tabelle. Die Teile sind feuerverzinkt. Die Befestigungsschrauben werden mitgeliefert.
Artikel |
Rohr (1) |
Schrauben |
A |
B |
C |
90180123 |
3/4″ |
2x M8 x 20 |
100 |
110 |
45 |
90180143 |
1″ |
1x M10 x 20 + 1x M10 x 25 |
105 |
110 |
50 |
90180163 |
1 1/4″ |
1x M10 x 20 + 1x M10 x 25 |
115 |
110 |
55 |
90180183 |
1 1/2″ |
1x M10 x 20 + 1x M10 x 25 |
120 |
110 |
60 |
90180203 |
2″ |
2x M10 x 20 |
145 |
110 |
70 |
Umrechnung der Rohrdurchmesser von Zoll in Millimeter (mm) siehe Tabelle am Seitenrand unten.
Alle anderen Maße sind in Millimeter angegeben.
Bitte beachten: Die Grafik bzw. das Bild zeigen beispielhaft einen Artikel aus dieser Produktgruppe. Zwischen den verschiedenen Artikelgrößen gibt es Unterschiede in der Form und Ausführung. Das Erscheinungsbild kann produktionsbedingt variieren.
SICHERHEITSHINWEISE FÜR STALLBAU-KOMPONENTEN
1. Bestimmungsgemäße Verwendung
Die im Onlineshop der GD-VERTRIEB GmbH (www.gd-vertrieb.com) unter der Kategorie „Stallausrüstung“ angebotenen Produkte wurden für die Verwendung im Stallbau entwickelt. Daraus werden Absperrungen, Fressgitter, Weidezäune u.v.a.m. realisiert. Eine allgemeine Beschreibung zu jedem Produkt ist im Onlineshop jeweils unter dem Tab „Beschreibung“ zu finden.
Für diese Produkte gibt es weder Angaben über zulässige Lasten noch Prüfzertifikate und deshalb ist eine Verwendung in Bereichen mit speziellen Sicherheitsanforderungen wie z.B. im Gerüstbau nicht zulässig!
Die korrekte Auswahl der Produkte und deren Größe sowie die Entscheidung über die Verwendung in anderen Bereichen als in der Tierhaltung liegt in der alleinigen Verantwortung des Kunden.
Der Kunde muss sicherstellen, dass
- die Konstruktion ausreichend stabil ist, um die eigenen Lasten sowie äußere Kräfte aufzunehmen sowie dass die passenden Schellen verwendet werden,
- das Endprodukt den geltenden Rechtsvorschriften und Normen entspricht und dass
- die Montage fachmännisch und korrekt durchgeführt wird.
2. Maßangaben
Die Produkte der Kategorie „Stallausrüstung“ sind für die Verwendung mit handelsüblichen Stahlrohren (in Zoll-Größen) ausgelegt. Um eine korrekte Verbindung sicherzustellen, müssen die Außendurchmesser der Rohre (Maß D) den in der Tabelle angegebenen Werten entsprechen.
Produktgröße |
D (Zoll) |
D (mm) |
17 |
3/8“ |
17,2 |
21 |
½“ |
21,3 |
27 |
¾“ |
26,9 |
33 |
1“ |
33,7 |
42 |
1 ¼“ |
42,4 |
48 |
1 ½“ |
48,3 |
60 |
2“ |
60,3 |
76 |
2 ½“ |
76,1 |
89 |
3“ |
88,9 |
102 |
3 ½“ |
101,6 |
114 |
4“ |
114,3 |
140 |
5“ |
139,7 |
168 |
6“ |
168,3 |
219 |
8“ |
219,1 |
3. Anzugsmomente für Schrauben
Für die mitgelieferten Schrauben mit Muttern gelten die in der Tabelle angegebenen maximalen Anzugsmomente. Die Festigkeitsklasse der Schrauben ist im Schraubenkopf eingestempelt.
Gewinde |
Sechskantschraube (Festigkeit 8.8) |
Flachrundschraube (Festigkeit 4.8) |
Mutter für Rundstahlbügel |
M8 |
24 Nm |
11 Nm |
11 Nm |
M10 |
49 Nm |
21 Nm |
21 Nm |
M12 |
70 Nm (reduz.) |
38 Nm |
38 Nm |
4. Montage
- Generell Arbeitshandschuhe tragen (Verletzungsgefahr durch scharfe Kanten und Zinkfahnen)!
- Kontrollieren, ob die Produktgrößen mit den Rohrdurchmessern übereinstimmen!
- Das Produkt wie in der Produktgrafik dargestellt mit dem/den Rohr/en verbinden. Dabei auch darauf achten, dass sich die Tiere nicht an Ecken und scharfen Kanten verletzen können!
- Die Schrauben / Rundstahlbügel in die dafür vorgesehenen Bohrungen einsetzen und die Muttern so stark anziehen, bis eine stabile Verbindung hergestellt ist (max. Anzugsmomente siehe Punkt 3.).
- Nach der Montage der Stahlrohrkonstruktion alle Verbindungen auf festen Sitz prüfen und ggf. alle Schrauben und Muttern nachziehen.
5. Wartung
Jede Stahlrohrkonstruktion kann durch äußere Belastungen sowie Witterungs- und Umwelteinflüsse beschädigt werden.
Deshalb mindestens einmal pro Jahr:
- Den Zustand aller Bauteile prüfen und dabei insbesondere auf Korrosion, Risse in Schweißnähten und Beschädigungen achten.
- Alle Schrauben nachziehen.
- Defekte Bauteile umgehend austauschen!
6. Entsorgung
Nicht mehr benötigte Produkte können bei lokalen Wertstoffhöfen als Metallschrott abgegeben werden.
7. Fragen zum Produkt
Ansprechpartner für Fragen zum Produkt ist der Händler:
GD-VERTRIEB GmbH
85447 Fraunberg, Rappoltskirchen 1
E-Mail: info@gd-vertrieb.com
Im Onlineshop unter www.gd-vertrieb.com kann man zu jedem Produkt direkt eine Frage stellen.
8. Hersteller
Serena Manuel S.p.A.
I-42045 Luzzara (RE), Via F. Parri, 28
kontakt@serenamanuel.com
